Thông tin chi tiết sản phẩm:
|
| Thể loại: | Kèm | Các ứng dụng: | Máy đào và thang máy ô tô |
|---|---|---|---|
| Tài xế: | Động cơ thủy lực | Lớp IP: | IP66 |
| Màu sắc: | như yêu cầu | Tỉ lệ: | 61: 1 |
| Người mẫu: | 9 inch | Hiệu quả: | 40% |
| Làm nổi bật: | Thang máy ô tô Bộ truyền động quay vòng kèm theo,Bộ truyền động quay vòng theo chiều ngang,Bộ truyền động quay vòng theo chiều ngang |
||

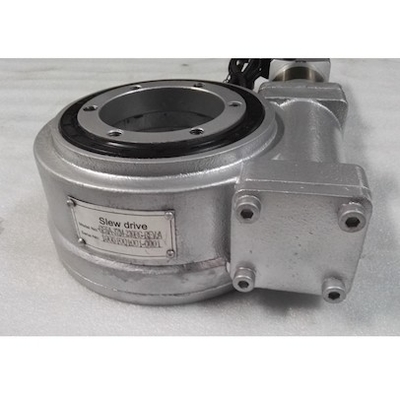

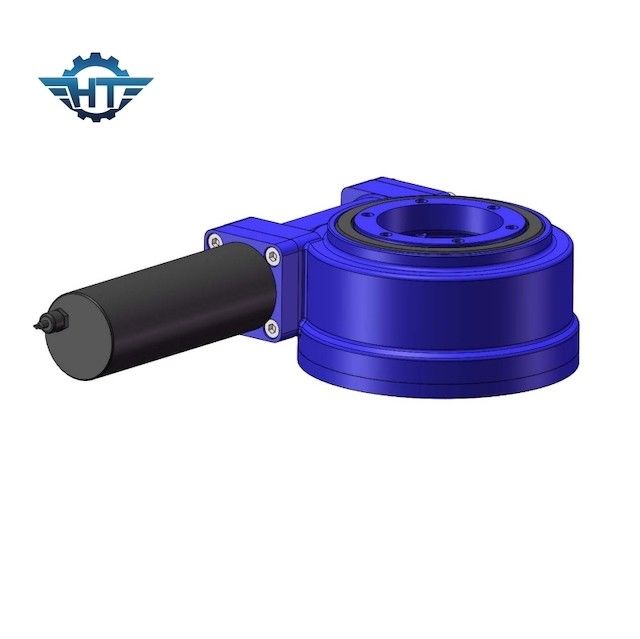

Xoay ngang 9 inch Hộp số truyền động Worm với cho xe đào và thang máy ô tô
9 inch Worm Drive Gearbox Mô tả Sản phẩm
Truyền động quay có nhiều loại như kiểu kín, kiểu mở, kiểu thẳng đứng, kiểu trục kép, kiểu chính xác cao, kiểu truyền động con sâu, v.v ... Truyền động quay dựa trên ổ trục quay với momen xoắn nghiêng mạnh và chức năng tự khóa tĩnh.Bề mặt tiếp xúc nhiều răng được thiết kế đặc biệt để truyền tải trọng cao.
| Người mẫu: | SE9 | Nguồn gốc | Thường Châu, Trung Quốc |
| Thương hiệu | HANGTUO | Thể loại | Kèm |
| Vật chất | 42CrMo, 50 triệu | Mô-men xoắn đầu ra | 8784 Nm |
| Mô-men xoắn nghiêng | 45 K Nm | Giữ mô-men xoắn | 30,8 K Nm |
| Xếp hạng trục tĩnh | 340 KN | Xếp hạng xuyên tâm tĩnh | 130 KN |
| Xếp hạng trục động | 170 KN | Xếp hạng xuyên tâm động | 65 KN |
| Tỉ số truyền | 61: 1 | Hiệu quả | 40% |
Tham số hiệu suất mô hình SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Nghiêng Mô-men xoắn (kN.m) |
Giữ Mô-men xoắn (kN.m) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả | Độ chính xác (trình độ) |
IP | Tep làm việc (℃) |
Tự khóa | Trọng lượng (Kilôgam) |
| 1 " | 400 | 1 | 2 | 22 | 12 | 32: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 6 |
| 3 " | 806 | 1,5 | 3 | 30 | 16 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | số 8 |
| 5 " | 962 | 6 | 9 | 68 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12 |
| 7 " | 7344 | 13,5 | 12 | 132 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 21 |
| 9 " | 8784 | 45 | 30,8 | 340 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 49 |
| 12 " | 11232 | 54 | 45 | 480 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 61 |
| 14 " | 11232 | 68 | 54 | 680 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 63 |
| 17 " | 11232 | 135 | 65 | 980 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 105 |
| 21 " | 18000 | 203 | 81 | 1600 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 149 |
| 25 " | 18000 | 271 | 89 | 2400 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 204 |
Các ứng dụng
Ứng dụng truyền động quay vòng phổ biến nhất cho hệ thống truyền động quay vòng trục kép là các thiết bị theo dõi năng lượng mặt trời hai trục, chẳng hạn như máy bay trực thăng và quang điện tập trung (CPV), và các đĩa vệ tinh hoặc radar.Các ứng dụng khác bao gồm thang máy ô tô, bộ định vị cánh tay robot và thiết bị sân khấu.
