Thông tin chi tiết sản phẩm:
|
| Thể loại: | Hộp số truyền động quay | cách vận chuyển: | bằng đường sắt, đường biển, đường hàng không, tốc hành |
|---|---|---|---|
| Thời gian dẫn: | 3 ~ 45 ngày | Kích cỡ: | 1 inch đến 25 inch |
| Động cơ quay: | AC, DC, thủy lực | Màu sơn: | Dựa trên thẻ màu Ral |
| Loại răng: | Răng xoắn | Ứng dụng: | Trạm điện CSP Tower |
| Làm nổi bật: | Bộ truyền động quay trục đơn 6 inch,Bộ truyền động trục quay đơn CSP,hộp số truyền động quay vòng CSP |
||

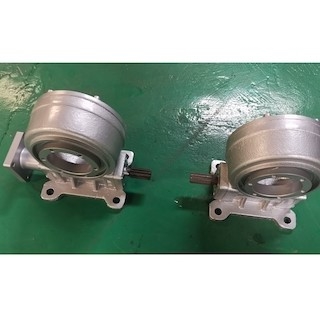

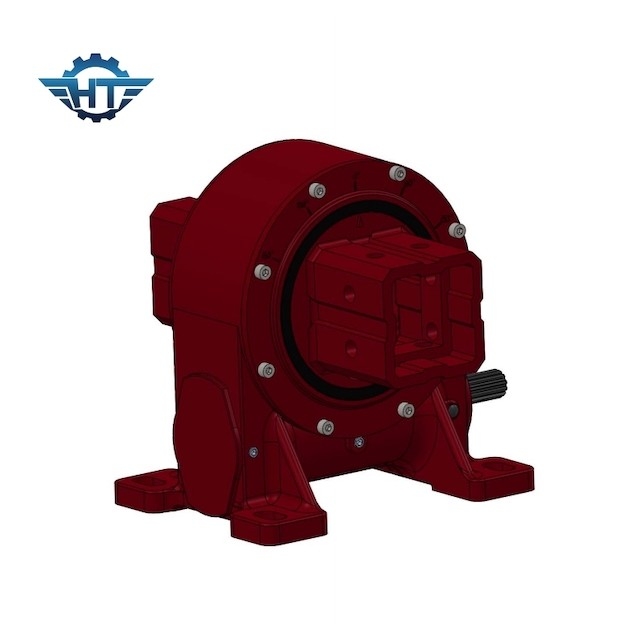

Bộ truyền động quay một trục VE6, Ổ đĩa quay nhỏ bọc kín IP66 cho trạm điện CSP
Mô tả ổ đĩa quay một trục
Bộ truyền động quay một trục là một sản phẩm cơ khí có cấu trúc tích hợp bao gồm vòng quay, bánh răng, vỏ và động cơ (động cơ điện, động cơ thủy lực, động cơ bước, động cơ servo), được sử dụng để chịu tải dọc trục, xuyên tâm và mômen .Chúng tôi cũng đã phát triển các ổ đĩa quay vòng phản ứng dữ dội đặc biệt cho các ứng dụng đòi hỏi độ chính xác cao.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Trình độ) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 251 kg |
Dịch vụ tùy chỉnh
1. Tỷ lệ giảm bánh răng 31: 1 thành 150: 1
2. Cài đặt ngang, cài đặt dọc hoặc cài đặt kết hợp nhiều trục
3. Giun đơn hay giun kép
4. Động cơ điện hoặc thủy lực
5. Nhà ở kín
6. Có thể được thiết kế tùy chỉnh theo yêu cầu ứng dụng
