Thông tin chi tiết sản phẩm:
|
| Người mẫu: | VE9 | Tỉ số truyền: | 61: 1 |
|---|---|---|---|
| Ứng dụng: | Năng lượng mặt trời | Nguồn gốc: | Thường Châu, Trung Quốc |
| Tài xế: | Hộp số hành tinh | Giấy chứng nhận: | ISO9001, CE |
| Màu sắc: | như yêu cầu | Phản ứng dữ dội: | ≤0,1 ° |
| Làm nổi bật: | 130 KN ổ trục quay,ổ trục quay hộp số hành tinh,ổ trục quay kèm theo 130 KN |
||

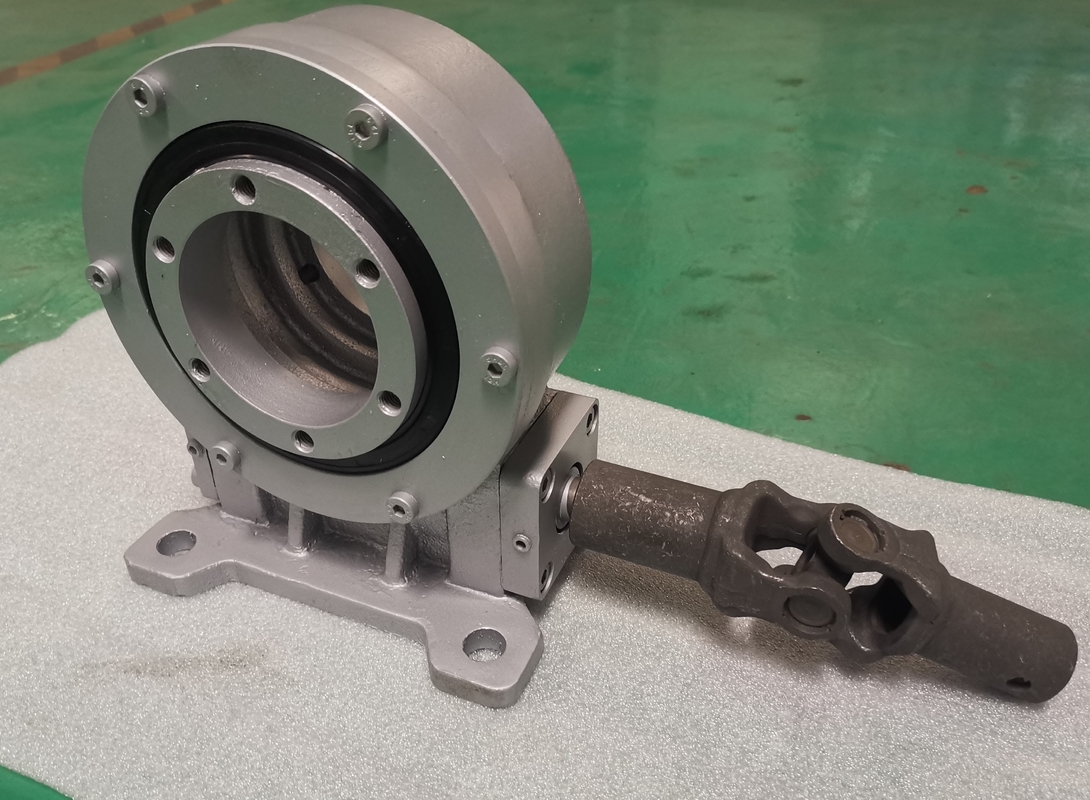

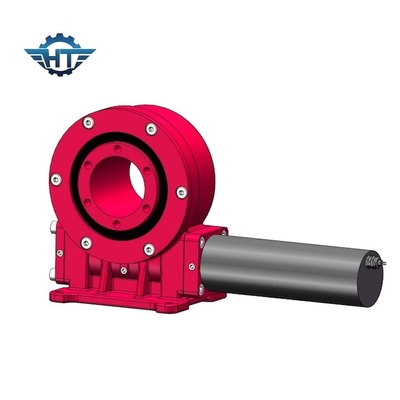

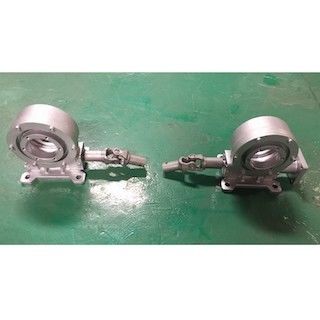

61/1 Tỷ lệ dọc Bánh răng giun dọc Vòng bi với nhà kín cho máy theo dõi năng lượng mặt trời s
Worm Gear Slew Drive
Bộ truyền động quay vòng có một bánh răng hướng tâm do con sâu truyền động.Các răng của bánh răng gặp các rãnh trong sâu và khi sâu quay, bánh răng cũng quay theo.Các đặc điểm chung cho các bộ truyền động quay vòng khác nhau có thể bao gồm một con sâu hình đồng hồ cát, thường được coi là hiệu quả hơn vì nhiều răng trên bánh răng có thể được ăn khớp cùng một lúc.Các tính năng khác có thể bao gồm một vỏ bảo vệ nhằm giữ cho các cơ chế sạch sẽ, các ổ quay của chúng tôi là IP66.Động cơ hoặc bộ phận dẫn động, như quay của tuabin gió, cũng có thể thay đổi thiết kế cụ thể của bộ truyền động quay vòng.
Nói chung, mục đích của các bộ truyền động quay vòng khác nhau là thay đổi chuyển động dọc trục thành chuyển động hướng tâm.Tùy thuộc vào số lượng ren trên sâu và số răng trên bánh răng, tốc độ và công suất của lực dọc trục sẽ được chuyển thành lực căn cụ thể.Tùy thuộc vào ứng dụng, bộ truyền động quay vòng có thể hữu ích để khuếch đại mô-men xoắn làm quay một cơ cấu.
Các thông số kỹ thuật của ổ đĩa quay VE9
| Người mẫu: | VE9 | Nguồn gốc | Thường Châu, Trung Quốc |
| Thương hiệu | HANGTUO | Thể loại | Kèm |
| Vật chất | 42CrMo, 50 triệu | Mô-men xoắn đầu ra | 4300 Nm |
| Mô-men xoắn nghiêng | 16 K Nm | Giữ mô-men xoắn | 27,2 K Nm |
| Xếp hạng trục tĩnh | 60 KN | Xếp hạng xuyên tâm tĩnh | 130 KN |
| Xếp hạng trục động | 30 KN | Xếp hạng xuyên tâm động | 65 KN |
| Tỉ số truyền | 61: 1 | Hiệu quả | 40% |
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu |
Đầu ra định mức Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Trục Tải trọng (kN) |
Xuyên tâm Tải trọng (kN) |
Tỉ lệ | Hiệu quả | Độ chính xác | IP | WorkingTep. (℃) |
Bản thân- khóa |
Trọng lượng (Kilôgam) |
| 3 " | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40% | ≤0,10 | 66 | -40 ～ + 120 | Vâng | 12 |
| 5 " | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40% | ≤0,10 | 66 | -40 ～ + 120 | Vâng | 18 |
| 7 " | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40% | ≤0,10 | 66 | -40 ～ + 120 | Vâng | 32 |
| số 8" | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40% | ≤0,10 | 66 | -40 ～ + 120 | Vâng | 28 |
| 9 " | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40% | ≤0,10 | 66 | -40 ～ + 120 | Vâng | 52 |
| 12 " | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40% | ≤0,10 | 66 | -40 ～ + 120 | Vâng | 65 |
| 14 " | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40% | ≤0,10 | 66 | -40 ～ + 120 | Vâng | 88 |
| 17 " | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40% | ≤0,10 | 66 | -40 ～ + 120 | Vâng | 135 |
| 21 " | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40% | ≤0,10 | 66 | -40 ～ + 120 | Vâng | 192 |
| 25 " | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40% | ≤0,10 | 66 | -40 ～ + 120 | Vâng | 251 |
Đóng hàng và gửi hàng
Được xác nhận trong trường hợp ván ép, ngồi trên pallet ván ép trong hộp ván ép.
Điều chỉnh theo nhu cầu của bạn.
Thời gian giao hàng: Nói chung 5-10 ngày nếu hàng hóa còn trong kho.20-45 ngày nếu hàng hóa không có trong kho.Đó là theo số lượng.
Đóng gói: Đóng gói xuất khẩu chung, hoặc đóng gói tùy chỉnh theo yêu cầu của bạn
