Thông tin chi tiết sản phẩm:
|
| Người mẫu: | VE9 | Tự khóa: | VÂNG |
|---|---|---|---|
| Giấy chứng nhận: | ISO9001, CE | Sự bảo đảm: | 5 ~ 10 năm |
| Vật chất: | 50 triệu, 42CrMo | Ứng dụng: | Máy theo dõi năng lượng mặt trời trường mở |
| Màu sắc: | như yêu cầu | sự chính xác: | ≤0,1 |
| Làm nổi bật: | Ổ đĩa quay dọc ISO9001,Ổ đĩa quay vòng chống ăn mòn Worm,ổ đĩa quay vòng ISO9001 |
||

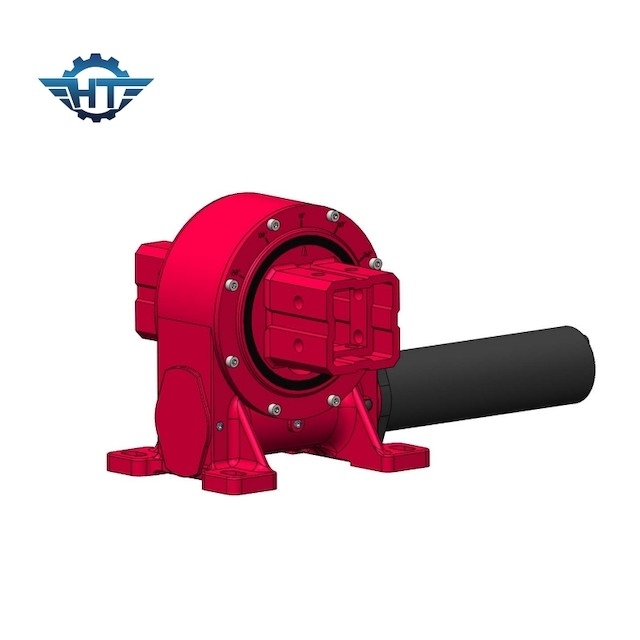

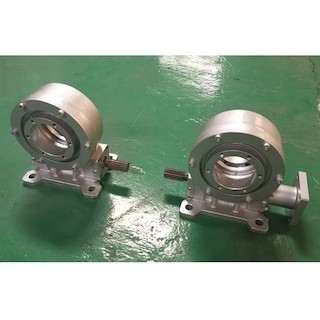

Bánh răng giun đơn 9 inch, lớp phủ chống ăn mòn cho máy theo dõi năng lượng mặt trời trường mở
Mô tả ổ đĩa quay một trục
Truyền động quay vòng một trục là một cơ cấu truyền động giảm tốc được tích hợp với nguồn năng lượng truyền động.Phép quay có thể theo một trục duy nhất hoặc nhiều trục với nhau.Đây là cơ cấu truyền động giảm tốc có mục đích chung tích hợp các chức năng quay, giảm tốc và có cấu trúc đơn giản, đồng thời chế tạo và bảo dưỡng thuận tiện.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Trình độ) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 251 kg |
Các ứng dụng
Hệ thống theo dõi trục đơn phẳng
Hệ thống theo dõi trục đơn phẳng là hệ thống theo dõi được sử dụng rộng rãi nhất trên thị trường, có thể được chia nhỏ thành hệ thống theo dõi trục đơn phẳng NS (nghĩa là, trục quay được cài đặt theo hướng bắc nam) và hệ thống theo dõi trục đơn phẳng trục EW (tức là trục quay).lắp theo hướng đông tây).Trong số đó, hệ thống theo dõi trục đơn phẳng NS-trục được sử dụng rộng rãi nhất.
Đối với hệ thống theo dõi trục đơn nằm ngang NS-trục, để thích ứng với các khu vực có vĩ độ cao hơn, hệ thống theo dõi trục đơn phẳng với góc nghiêng đã được phát triển.
