Thông tin chi tiết sản phẩm:
|
| Hàng hiệu: | Hangtuo | Vật chất: | QT |
|---|---|---|---|
| Trục: | Trục đơn | Giấy chứng nhận: | ISO9001, CE |
| Động cơ: | 220VAC | Sự bảo trì: | Tự do |
| Màu sắc: | Như yêu cầu | Tự khóa: | Đúng |
| Làm nổi bật: | solar slew drive,slewing drive for solar tracking system |
||

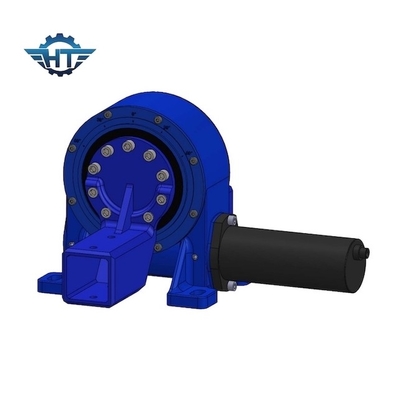

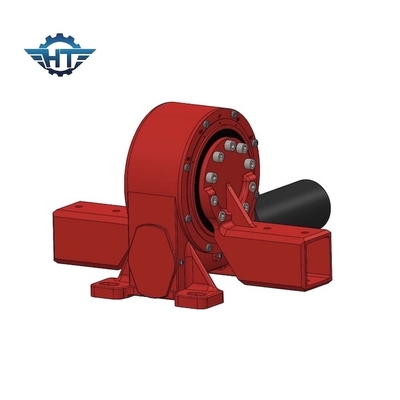

VE9 Hộp số truyền động một trục thẳng đứng cho hệ thống theo dõi năng lượng mặt trời đơn nằm ngang
Mô tả Hộp số Truyền động Trượt dọc
Theo đặc điểm xây dựng của chúng, các bộ theo dõi năng lượng mặt trời được chia thành:
Công cụ theo dõi độ nghiêng là công cụ đơn giản nhất để tạo và xoay quanh trục đông - tây.Bảng điều khiển năng lượng mặt trời tăng hoặc giảm (thường theo cách thủ công hai lần một năm) về phía đường chân trời, để góc so với mặt đất là tối ưu về mặt thống kê theo mùa.Những trình theo dõi này cung cấp mức tăng sản lượng dưới 10%, để hiếm khi biện minh cho một cơ chế phục vụ.
Thiết bị theo dõi đơn phẳng nhằm mục đích theo dõi mặt trời trên khắp bầu trời trong hành trình hàng ngày của họ, bất kể mùa sử dụng.Trong trường hợp này, trục quay là bắc nam, trong khi độ cao của Mặt trời trên đường chân trời bị bỏ qua.Những thiết bị theo dõi này đặc biệt thích hợp cho các quốc gia có vĩ độ thấp, nơi đường đi của mặt trời trung bình rộng hơn trong năm.Độ quay cần thiết cho các cấu trúc này rộng hơn độ nghiêng, đôi khi lên đến ± 60 °.
Những người theo dõi này cho phép tăng sản xuất năng lượng khoảng 15%, so với một hệ thống quang điện cố định.
Máy theo dõi năng lượng mặt trời với hai bậc tự do
Các thiết bị theo dõi năng lượng mặt trời tinh vi nhất có hai bậc tự do, với mục đích căn chỉnh hoàn hảo các tấm quang điện trực giao với tia nắng mặt trời trong thời gian thực.Cách rẻ nhất nhưng không phải là duy nhất để làm chúng là gắn một bộ theo dõi này lên một bộ theo dõi khác.Với những thiết bị theo dõi năng lượng mặt trời này, sản lượng điện tăng lên tới 35% -40%.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Bằng cấp) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 251 kg |
Ưu điểm của thiết bị theo dõi năng lượng mặt trời ổ trượt
Mặt trời là một mục tiêu chuyển động liên tục.Bộ theo dõi năng lượng mặt trời ổ quay trục đơn di chuyển từ đông sang tây hàng ngày để nhận được nhiều ánh sáng mặt trời nhất, trong khi bộ theo dõi năng lượng mặt trời trục kép di chuyển theo mặt trời từ bình minh đến hoàng hôn không chỉ từ đông sang tây mà còn từ bắc xuống nam để tối đa hóa sản xuất năng lượng trong suốt ngày.
