Thông tin chi tiết sản phẩm:
|
| Loại hình: | VE5 Slewing Drive | Vật chất: | 42CRMN hoặc 50 triệu |
|---|---|---|---|
| Đăng kí: | Máy theo dõi năng lượng mặt trời tập trung | Sự bảo đảm: | 10 năm |
| màu sắc: | khách hàng yêu cầu | Kích thước: | 3 inch - 25 inch |
| Động cơ: | 24VDC | Tính năng: | Sống thọ |
| Làm nổi bật: | solar slew drive,slewing drive for solar tracking system |
||

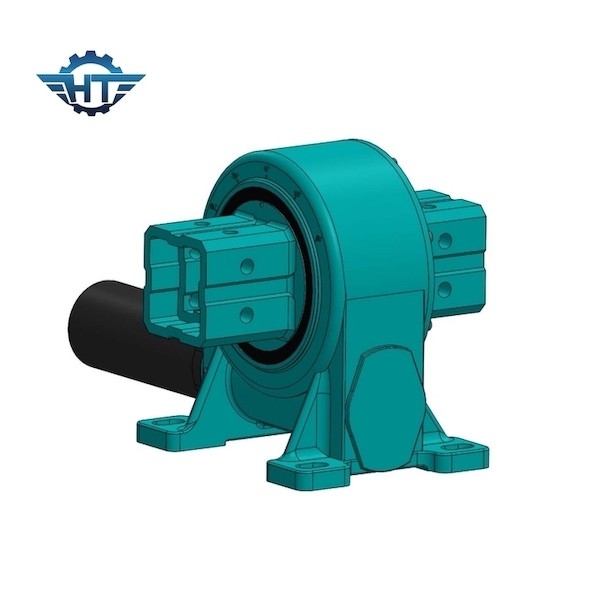

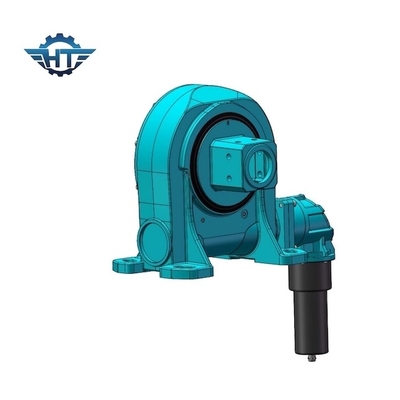

Máy theo dõi năng lượng mặt trời một trục Ổ đĩa nhỏ cho máy theo dõi năng lượng mặt trời tập trung
Mô tả Ổ quay nhỏ
Ổ trục quay, thường được gọi là ổ trục sâu hoặc ổ trục quay, là một hệ thống hoàn chỉnh, sẵn sàng để lắp đặt bao gồm ổ trục bánh răng hoặc ổ trục quay, ổ trục, đế và vỏ bọc hoàn toàn.Nó có thể được tùy chỉnh với động cơ thủy lực hoặc điện, hộp số hành tinh.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Bằng cấp) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 251 kg |
Đặc trưng
1. Xoay từ 0 ~ 180 °
2. Kết nối động cơ lái xe ở bên trái hoặc bên phải
3. Mỡ đã được lấp đầy trước khi xuất xưởng
4. Cài đặt đơn giản
5. Sử dụng không gian hợp lý
6. Bánh răng tự khóa;do đó phanh là không cần thiết
7. Phương pháp bắt đầu và dừng lại dễ dàng và trôi chảy
8. Mômen cản trở cao, thích hợp để lắp đặt theo phương thẳng đứng
9. Bảo trì thấp
Các ứng dụng
Theo dõi trạm điện quang điện bao gồm liên kết một trục phẳng, liên kết một trục xiên, một trục xiên và hệ thống theo dõi hai trục.
1. Liên kết trục đơn phẳng
Thích hợp với vĩ độ dưới 30 độ và độ dốc mặt đất dưới 12 độ.
2. Liên kết trục đơn xiên
Thích hợp với vĩ độ trung bình đến cao, mặt đất cần bằng phẳng.
3. Đơn vị trục đơn xiên
Phù hợp với vĩ độ trung bình đến cao.
4. Trục kép
Thích hợp cho bất kỳ vĩ độ nào.
