Thông tin chi tiết sản phẩm:
|
| Loại hình: | VE Slewing Drive | Vật chất: | 42CrMo hoặc 50Mn |
|---|---|---|---|
| Sự bảo đảm: | 5 ~ 10 năm | Kích thước: | 3 inch đến 25 inch |
| Loại răng: | Răng xoắn | Động cơ: | AC hoặc DC hoặc Hydarulic |
| màu sắc: | khách hàng yêu cầu | Đăng kí: | Theo dõi năng lượng mặt trời |
| Làm nổi bật: | solar slew drive,slewing drive for solar tracking system |
||

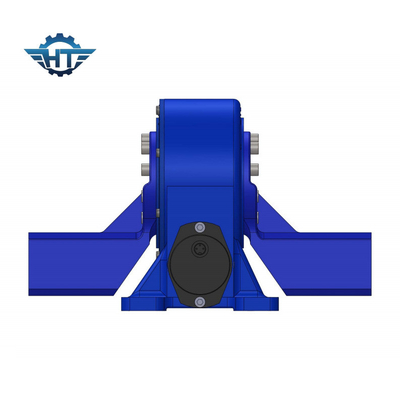

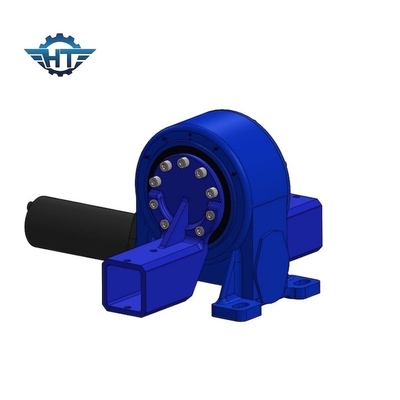

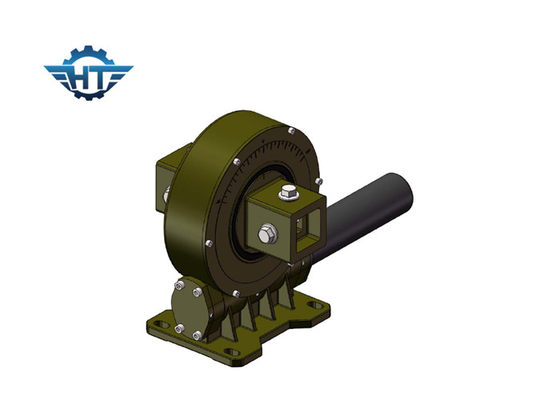

VE9 Bánh răng Worm dọc Ổ đĩa nhỏ với động cơ bánh răng 12VDC và vỏ bọc kín
Mô tả ổ Worm Gear Small Slew Drive
Truyền động quay là một cơ cấu truyền động giảm tốc độ quay toàn chu kỳ với nguồn điện truyền động tích hợp.Nó được sử dụng như một trình theo dõi ổ đĩa và phần đính kèm cơ chế.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Bằng cấp) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 251 kg |
Thuận lợi
1. Môđun
Do mức độ tích hợp cao của bộ truyền động quay, người dùng không phải mua và xử lý từng bộ phận cấu thành thiết bị quay, và ở một mức độ nhất định sẽ giảm bớt quá trình chuẩn bị khi bắt đầu sản xuất sản phẩm, từ đó nâng cao năng suất lao động lên rất nhiều.
2. an ninh
Bộ truyền động bánh răng côn với các đặc tính tự khóa ngược, có thể đạt được khả năng tự khóa ngược, chỉ có thể được dẫn động bởi bánh răng sâu và không thể được dẫn động bằng bánh răng sâu.Tính năng này cho phép ổ quay có thể được sử dụng rộng rãi trong nâng hạ, làm việc trên không và các thiết bị khác, đồng thời nâng cao hàm lượng khoa học và công nghệ mà còn nâng cao đáng kể độ ổn định của hệ số an toàn vận hành và vận hành.Truyền động quay với các sản phẩm quay truyền thống, so với việc lắp đặt rất đơn giản, dễ bảo trì, ở mức độ lớn hơn là tiết kiệm không gian lắp đặt.
3. Đơn giản hóa thiết kế máy chủ
So với truyền động bánh răng truyền thống, truyền động bánh răng sâu có thể giảm tỷ lệ tương đối lớn, trong một số trường hợp, chủ nhà có thể tiết kiệm các bộ phận giảm tốc, để giảm chi phí mua sắm cho khách hàng, nhưng cũng giảm đáng kể tỷ lệ hỏng hóc của máy chủ.
Các ứng dụng
Sản phẩm của chúng tôi bao gồm bộ truyền động quay vòng và các thành phần liên quan, được ứng dụng chủ yếu trong hệ thống theo dõi năng lượng mặt trời trục đơn hoặc trục kép, phương tiện xây dựng, máy móc cảng, phương tiện mô-đun và hệ thống năng lượng gió nhỏ.
Bộ truyền động / giảm tốc quay đang được khách hàng lựa chọn từ nhà và trên tàu cho hệ thống theo dõi nhiệt mặt trời PV / CPV / CSP do sự kết hợp của vòng quay với trục sâu đồng hồ cát, giúp tiếp xúc với răng nhiều hơn, tăng mô-men xoắn truyền động và quay mượt mà hơn.Có sẵn các kích thước khác nhau từ 3 inch đến 25 inch với hơn 60 kiểu máy để đáp ứng cả yêu cầu theo dõi thường xuyên và chính xác trong các lĩnh vực theo dõi nhiệt điện mặt trời PV, CPV, CSP và năng lượng mặt trời.
