Thông tin chi tiết sản phẩm:
|
| Loại hình: | VE Slewing Drive | Vật chất: | 42CrMo hoặc 50Mn |
|---|---|---|---|
| Sự bảo đảm: | 5 ~ 10 năm | Kích thước: | 3 inch đến 25 inch |
| Loại răng: | Răng xoắn | Động cơ: | AC hoặc DC hoặc Hydarulic |
| màu sắc: | khách hàng yêu cầu | Đăng kí: | hệ thống điện mặt trời tập trung |
| Làm nổi bật: | solar tracker drive,slewing drive for solar tracking system |
||

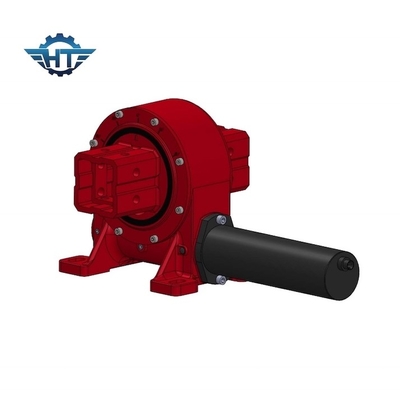

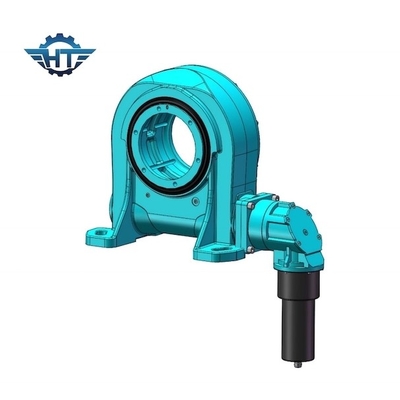

Hộp số Heavy Duty Worm IP66 Bộ truyền động không phản ứng dữ dội kèm theo cho hệ thống năng lượng mặt trời tập trung
Mô tả Hộp số Worm
Truyền động quay là một bộ phận tất cả trong một bao gồm vòng quay, bánh răng, vỏ và động cơ (điện hoặc thủy lực) và nó được thiết kế để tải dọc trục, xuyên tâm và mô men xoắn.Chúng tôi đã phát triển các ổ quay bánh răng sâu có phản ứng dữ dội đặc biệt cho các ứng dụng cần độ chính xác cao.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Bằng cấp) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 251 kg |
Đặc trưng
1. Ổ đĩa quay Hangtuo được trang bị công nghệ sâu kính giờ (Double Enveloping) để tăng khả năng xử lý tải, hiệu quả và độ chính xác.
2. Sản xuất nhiều kiểu truyền động, kích thước kiểu máy, phạm vi hiệu suất, tùy chọn niêm phong và đặc điểm lắp đặt.
3. Kích thước mô hình tiêu chuẩn đường kính từ 75mm đến 800mm.
4. Phản ứng dữ dội, phản ứng dữ dội gần như bằng không
5. Tự khóa
Nhiều lựa chọn
1. Tỷ lệ giảm bánh răng 31: 1 thành 150: 1
2. Ngang, dọc hoặc kết hợp lắp nhiều trục
3. Giun đơn hay giun kép
4. Tùy chọn động cơ điện hoặc thủy lực
5. Nhà ở: Mở hoặc Đóng
6. Cấu hình đầu vào tùy chỉnh
7. Thiết kế tùy chỉnh theo yêu cầu ứng dụng
