Thông tin chi tiết sản phẩm:
|
| Vật chất: | 50 triệu, 42CrMo | Người mẫu: | VE9 " |
|---|---|---|---|
| Tỉ số truyền: | 61: 1 | Mô-men xoắn đầu ra định mức: | 4300 Nm |
| Giữ mô-men xoắn: | 27200 Nm | Mô-men xoắn nghiêng: | 16000 Nm |
| Hiệu quả: | 40% | Chính xác: | dưới 0,1 độ |
| Làm nổi bật: | Hộp số truyền động quay dọc,Truyền động quay dọc IP66,Hệ thống theo dõi năng lượng mặt trời Truyền động quay dọc |
||

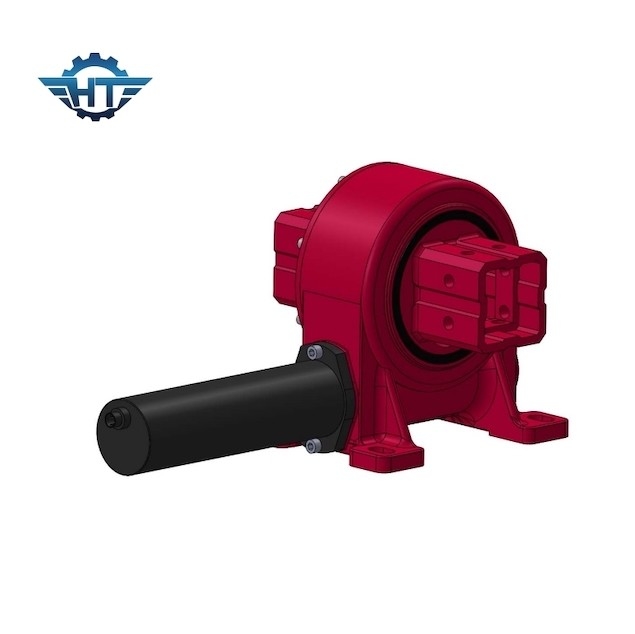

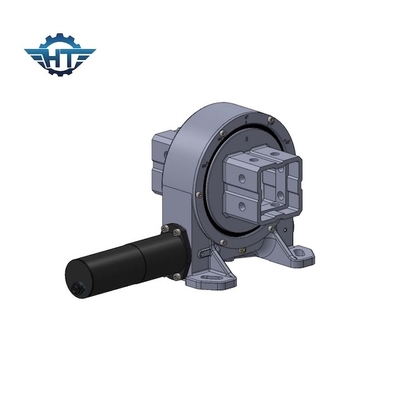

Hộp số truyền động theo chiều dọc IP66 cho hệ thống theo dõi năng lượng mặt trời đầu ra vuông
Mô tả hộp số truyền động theo chiều dọc
Hệ thống truyền động trục quay là một đơn vị được cấu tạo nhỏ gọn bao gồm một vòng quay, tấm đế và ổ sâu.Thiết bị này mang những lợi thế của một vòng quay và một con sâu vào một thiết bị.
Nó phù hợp cho các ứng dụng yêu cầu quay chậm với chuyển động liên tục hoặc theo chu kỳ có khả năng xử lý tải trọng kết hợp.Sản phẩm có kích thước tiêu chuẩn để ghép động cơ điện hoặc thủy lực cũng như ghép toàn bộ hệ thống với thiết bị.
Do tính nhỏ gọn, độ cứng cao và các ưu điểm đã đề cập khác, hệ thống truyền động trục sâu được sử dụng trong các thiết bị khác nhau như bệ lắp ráp di động, hệ thống vệ tinh, cần trục tải thủy lực trên các phương tiện vận tải, cần trục hàng hải nhỏ, thang quay có thể mở rộng, trong các đơn vị bánh lớn các nhà vận tải cổng biển.
Thông số kỹ thuật
| Người mẫu: | VE9 | Nguồn gốc | Thường Châu, Trung Quốc |
| Nhãn hiệu | HANGTUO | Loại hình | Gửi kèm |
| Vật chất | 42CrMo, 50 triệu | Mô-men xoắn đầu ra | 4300 Nm |
| Mô-men xoắn nghiêng | 16 K Nm | Giữ mô-men xoắn | 27 K Nm |
| Xếp hạng trục tĩnh | 60 KN | Xếp hạng xuyên tâm tĩnh | 130 KN |
| Xếp hạng trục động | 30 KN | Xếp hạng xuyên tâm động | 65 KN |
| Tỉ số truyền | 37: 1 | Hiệu quả | 40% |
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Bằng cấp) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 251 kg |
Thuận lợi
1. Xoay ± 60 °, dừng cứng / giới hạn cứng bên trong ổ đĩa trong trường hợp phần mềm điều khiển bị lỗi
2. Kết nối động cơ dẫn động từ bên trái hoặc bên phải
3. Trong quá trình lắp đặt, không cần thiết phải điều chỉnh khe hở bánh răng;điều này đã được thiết lập bởi nhà sản xuất trước khi xuất xưởng
4. Cài đặt đơn giản và bảo trì thấp
5. Sử dụng không gian hợp lý
6. Bánh răng tự khóa;do đó phanh là không cần thiết
7. Phương pháp bắt đầu và dừng lại dễ dàng và trôi chảy
