Thông tin chi tiết sản phẩm:
|
| Thể loại: | Thiết bị quay tay trong nhà kín | Tính năng: | tự khóa |
|---|---|---|---|
| Ứng dụng: | Máy theo dõi năng lượng mặt trời giá đỡ PV | Động cơ: | Động cơ bước |
| Màu sắc: | như yêu cầu | Hiệu quả: | 40% |
| Lớp IP: | IP66 | Tỉ lệ: | 61: 1 |
| Làm nổi bật: | 84 * 84 Bộ truyền động bọc ngoài bằng ống,Bộ truyền động quay bánh răng PV Worm,động cơ truyền động quay vòng PV |
||

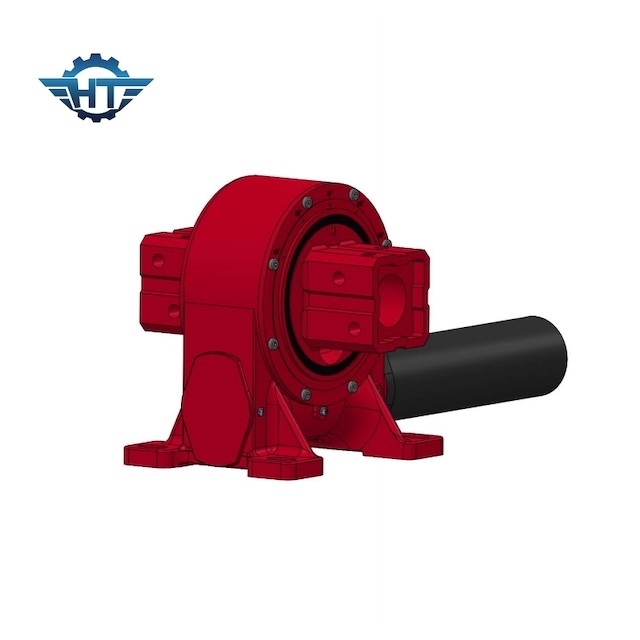

VE9 84 * 84 Kích thước ống Worm Gear Slewing Gear For PV Mounting Bracketers Máy theo dõi năng lượng mặt trời
Mô tả ổ trượt
Để đáp ứng nhu cầu ngày càng tăng về ống vuông thân chính trong các thiết kế hệ thống theo dõi, bộ truyền động quay dọc của chúng tôi có sẵn với nhiều kích thước ống vuông khác nhau giúp khách hàng khác nhau thực hiện một số công việc lớn nhất trong nhiều ứng dụng khác nhau.Từ chuyển động quay của cánh tay đòn trên hệ thống theo dõi năng lượng mặt trời đến cần trục, tuabin gió và bộ truyền động quay vòng đã là một phần không thể thiếu của nhiều quy trình gia công.
Đặc biệt thiết kế thẳng đứng chính là điểm nhấn lớn nhất của ổ quay Hangtuo.Thiết kế theo chiều dọc chủ yếu được sử dụng cho các hệ thống theo dõi năng lượng mặt trời.Cấu trúc bánh răng sâu mới giúp đơn giản hóa cấu trúc phức tạp của khung hệ thống theo dõi năng lượng mặt trời một trục và giảm chi phí của toàn bộ hệ thống.Thiết kế theo chiều dọc Đóng vai trò cạnh tranh hơn trong thị trường thiết bị theo dõi năng lượng mặt trời.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Trình độ) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 251 kg |
Ứng dụng Drive Slewing
Ứng dụng truyền động quay vòng phổ biến nhất cho truyền động quay vòng một trục là thiết bị theo dõi năng lượng mặt trời, bao gồm hệ thống theo dõi trục đơn, hệ thống theo dõi trục kép và hệ thống trục đơn bao gồm hệ thống trục đơn phẳng, hệ thống trục đơn nghiêng và hệ thống trục đơn nghiêng - hệ thống trục.Ngoài ra còn có các ứng dụng của hệ thống quang nhiệt như heliostats quang nhiệt, Fresnel, quang nhiệt đáy (CSP) và quang điện tập trung (CPV).Ngoài ra, bộ truyền động quay vòng cũng đóng một vai trò quan trọng trong các ngành công nghiệp truyền thống khác, ăng ten vệ tinh hoặc radar, các ứng dụng khác bao gồm thang máy ô tô, thiết bị định vị cánh tay robot và thiết bị sân khấu, ...
