Thông tin chi tiết sản phẩm:
|
| Hộp giảm tốc và động cơ: | VE5, 24VDC | Vật chất: | chống mài mòn |
|---|---|---|---|
| Ứng dụng: | hệ thống theo dõi năng lượng mặt trời | Sự bảo đảm: | 5 ~ 10 năm |
| Màu sắc: | theo yêu cầu | Kích thước: | Từ 3 đến 25 inch |
| Mô-đun: | Mô-đun bánh răng giun | Tính năng: | IP66, Tuổi thọ cao |
| Làm nổi bật: | Bộ truyền động theo chiều dọc Phản ứng dữ dội nhỏ,Bộ truyền động theo chiều dọc 25 inch,Mô-đun bánh răng Worm Ổ quay |
||

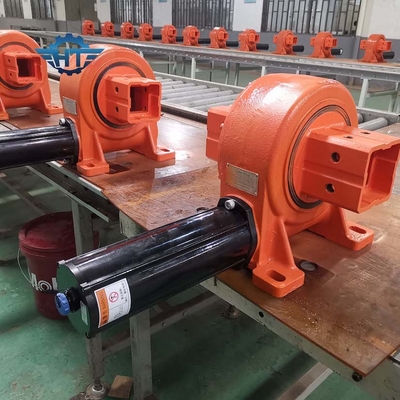

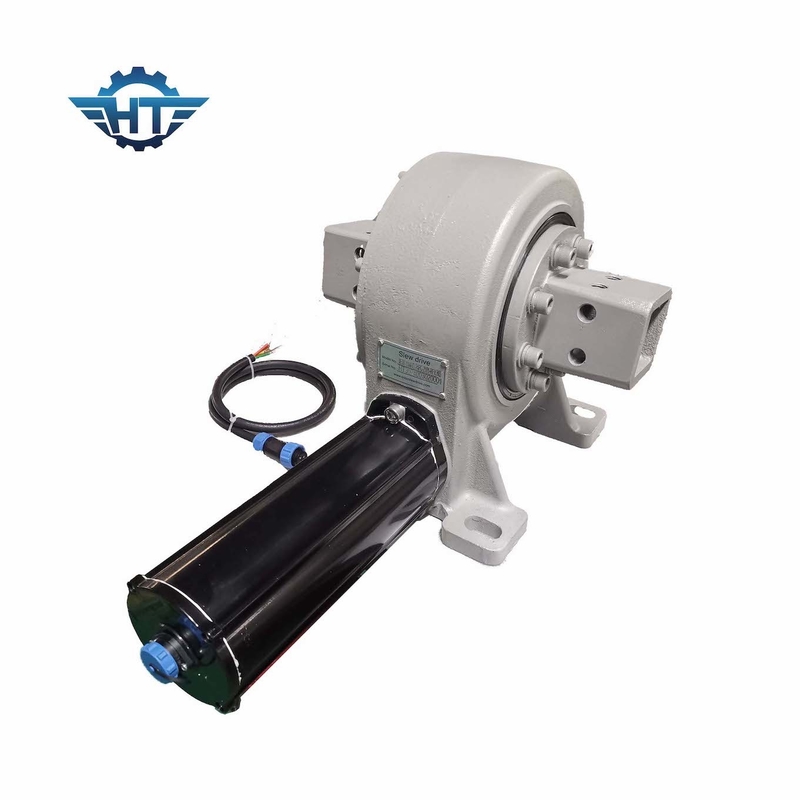

Ổ đĩa quay một trục dọc với hệ thống theo dõi năng lượng mặt trời phản ứng dữ dội nhỏ
Mô tả ổ đĩa quay một trục dọc
Do việc sử dụng ổ trục quay và cấu trúc con sâu hình khuyên, thiết bị truyền động quay theo dõi năng lượng mặt trời có thể đạt được tiếp xúc nhiều răng, có các đặc điểm của mô-men xoắn truyền lớn và hoạt động ổn định;nó có thể chịu được tải trọng lớn hướng tâm và dọc trục và lật ngược mạnh mẽ.Mô-men xoắn (chống gió) đang được sử dụng rộng rãi trong các hệ thống theo dõi sản xuất điện quang điện mặt trời và các ngành năng lượng mới khác bởi khách hàng trong và ngoài nước.Các sản phẩm hiện có 9 mẫu có đường kính từ 3 inch đến 25 inch và hơn 60 loại, có thể đáp ứng nhu cầu của các dạng quang điện, quang điện, quang nhiệt thông thường và theo dõi độ chính xác khác nhau.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Trình độ) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 251 kg |
Các ứng dụng
1. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21 cho liên kết trục đơn phẳng.Loại hệ thống này phù hợp với vĩ độ dưới 30 độ và độ dốc mặt đất dưới 12 độ.
2. Truyền động quay vòng SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21 cho liên kết trục đơn xiên.Loại này phù hợp với các hệ thống có vĩ độ trung bình đến cao, mặt đất cần phải tương đối bằng phẳng.
3. Truyền động quay vòng SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21, VE1, VE3, VE5, VE7, VE8, VE9 cho đơn vị trục đơn xiên.Loại hệ thống này phù hợp với vĩ độ trung bình đến cao.
4. Ổ quay SDE1, SDE3, SDE5, SDE7, SDE9, SDE12, SDE17, SDE21 cho hệ thống theo dõi năng lượng mặt trời kép.Loại hệ thống này phù hợp với mọi loại địa hình.
