Thông tin chi tiết sản phẩm:
|
| Người mẫu: | VE9 | Giữ mô-men xoắn: | 80 kNm |
|---|---|---|---|
| Mô-men xoắn nghiêng: | 68000 Nm | Đầu ra mô-men xoắn: | 16 kNm |
| Tải dọc trục: | 60 kn | Tải trọng cơ bản: | 130 kN |
| Chứng chỉ: | ISO9001, CE | Tự khóa: | VÂNG |
| Làm nổi bật: | Hộp số truyền động quay vòng 9 inch,hộp số truyền động quay vòng Worm Drive,hộp số truyền động quay vòng động cơ thủy lực |
||

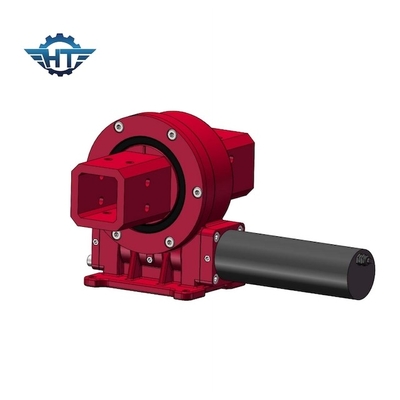

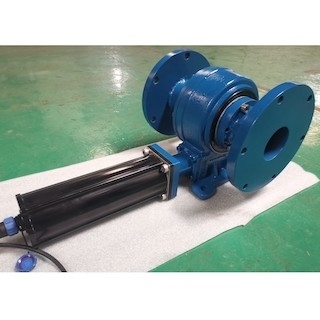

Hộp số truyền động 9 inch, động cơ điện cho hệ thống theo dõi mặt trời bảng điều khiển năng lượng mặt trời
Mô tả hộp số truyền động quay
SE: nghĩa là nằm ngang (kết cấu chịu lực trượt), SDE: có nghĩa là phương thẳng đứng và nằm ngang (kết cấu chịu lực trượt), VE: có nghĩa là phương thẳng đứng (kết cấu chịu lực trượt), Z ở phía trước của S có nghĩa là khe hở bằng không;
3 ~ 25: Đại diện cho các thông số kỹ thuật từ 3 inch đến 25 inch;
A: Cho biết mã của thiết bị thông thường.Nếu kiểu dáng thiết bị có thay đổi lớn thì có thể sử dụng mã B, C ...;
61: Đại diện cho tỷ lệ giảm của thiết bị quay (số răng);
M: chỉ ra rằng ổ trục quay thông qua các lỗ ren hệ mét;không có M có nghĩa là ổ trục quay thông qua các lỗ ren inch;
HA: chỉ ra rằng vòng quay đã được dập tắt;HC: chỉ ra rằng vòng quay không bị dập tắt;HD: chỉ ra rằng vòng quay đã được dập tắt;
HQ: cho biết cách xử lý QPQ của vòng ngoài của vòng quay.HN: chỉ ra cách xử lý thấm nitơ của vòng ngoài của vòng quay;
B: chỉ ra rằng đầu vào sâu là một spline 6B (12M cho biết rằng đầu vào sâu là một lỗ Φ12; 25M cho biết rằng đầu vào sâu là một lỗ Φ25;
160 có nghĩa là một động cơ thủy lực 160CC được lắp đặt ở đầu đầu vào sâu.24 có nghĩa là một động cơ giảm tốc 24V được lắp đặt ở đầu đầu vào sâu; ...);
R: nghĩa là cài đặt đúng;L: nghĩa là cài đặt bên trái;
C: nghĩa là cái mũ bịt mắt;A: nghĩa là hướng của cổng dầu động cơ thủy lực hướng ra ngoài (I: nghĩa là hướng của cổng dầu động cơ thủy lực hướng vào trong;);E: có nghĩa là với một bộ mã hóa;
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Trình độ) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng |
251 kg |
Các ứng dụng
Ở
Có nhiều ứng dụng trong đó ổ quay có thể được sử dụng, chính vì nó rất thích hợp cho các ứng dụng yêu cầu tải để duy trì công suất và mômen quay.
Các ứng dụng truyền động xoay điển hình bao gồm, nhưng không giới hạn ở: thiết bị theo dõi năng lượng mặt trời, tuabin gió, thang máy nam giới, máy thủy lực, điều khiển từ xa, máy xúc, thang máy, cần cẩu, thiết bị khoan, thiết bị quân sự.
