Thông tin chi tiết sản phẩm:
|
| Hàng hiệu: | Hangtuo | Vật chất: | 50 triệu, 42CrMo |
|---|---|---|---|
| Người mẫu: | Loại dọc | Giấy chứng nhận: | ISO9001, CE |
| Động cơ: | 12 / 24VDC | Sự bảo trì: | Miễn phí |
| Màu sắc: | như yêu cầu | Tự khóa: | Đúng |
| Làm nổi bật: | Hộp số truyền động quay dọc năng lượng mặt trời,Truyền động quay dọc IP66,Bộ theo dõi năng lượng mặt trời Đơn Truyền động quay dọc |
||

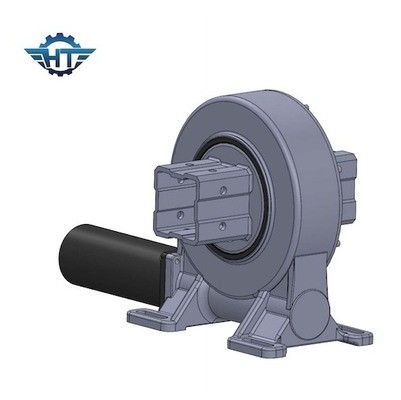

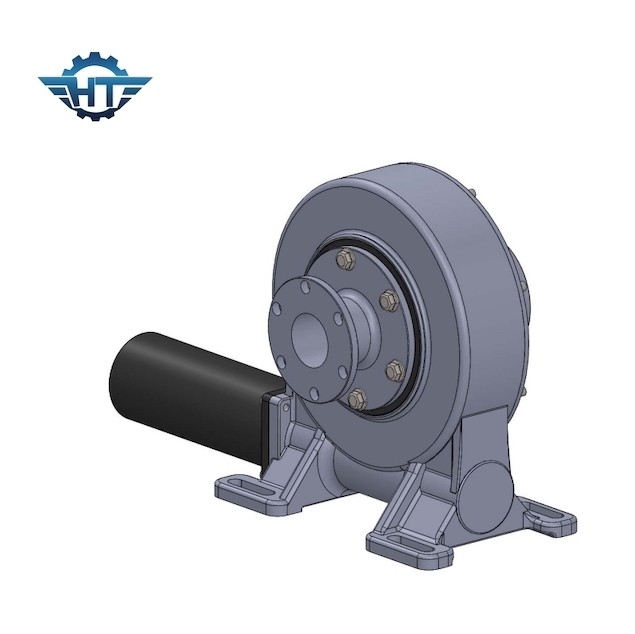

Miễn phí bảo trì Hộp số truyền động năng lượng mặt trời IP66 cho máy theo dõi năng lượng mặt trời đơn nằm ngang
Mô tả hộp số truyền động năng lượng mặt trời
Giao hàng đáng tin cậy - hầu hết các đơn đặt hàng được giao sau 15 ngày hoặc ít hơn
Hỗ trợ kỹ thuật - các kỹ sư luôn sẵn sàng trợ giúp
Bộ truyền động quay vòng chất lượng cao với mức giá hợp lý - chúng tôi có nhà máy sản xuất riêng với các sản phẩm đáp ứng hoặc vượt chất lượng của tất cả các thương hiệu lớn và chúng tôi sẽ sử dụng các phương pháp vận chuyển kinh tế dựa trên các đơn đặt hàng khác nhau để giữ cho bạn trong phạm vi ngân sách
Vận hành & Bảo trì-các dịch vụ vận hành và bảo trì giúp giảm chi phí và lệ phí của bạn.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Bằng cấp) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 251 kg |
Cài đặt
1. Chuẩn bị
1.1 Kiểm tra ổ quay xem có bị hư hỏng vật lý không.
1.2 Làm sạch bề mặt đỡ
2. Gắn bu lông
Với tư cách là nhà sản xuất hộp số, chúng tôi không cung cấp, bảo hành hoặc khuyến nghị các chốt lắp được sử dụng.Hãy cẩn thận trong việc chỉ định mục này sẽ đính kèm sản phẩm của chúng tôi với sản phẩm của bạn.
Kích thước, số lượng và cấp chất lượng quy định sẽ được sử dụng.
Tỷ lệ kẹp (chiều dài chuôi và đường kính của bu lông) phải được quan sát, từ tối thiểu ≥1,5 đến tối đa ≤2.
Không được phép sử dụng bu lông có trục ren hoàn toàn.
Chức năng truyền động quay, tuổi thọ và độ bền của kết nối bu lông bị ảnh hưởng trong trường hợp không tuân thủ.
Sử dụng vòng đệm phẳng có kích thước và độ bền phù hợp để lựa chọn mômen siết sao cho áp suất bề mặt cho phép không bị vượt quá.
Trong trường hợp bình thường, các bu lông gắn kết được bảo đảm đầy đủ bằng cách tải trước chính xác.
Lưu ý: Không được phép sử dụng vòng đệm chia đôi, vòng đệm chia vạch, v.v.
Siết chặt Mô-men xoắn và tải trước ban đầu để lắp bu lông.
|
Mô-men xoắn thắt chặt |
Kích thước lắp bu lông |
|||||
| Lớp |
M6 (1 / 4-20UNC) |
M8 (5 / 16-18UNC) |
M10 (3 / 8-16UNC) |
M12 (7 / 16-14UNC) |
M16 (5 / 8-11UNC) |
M20 (3 / 4-10UNC) |
| Lớp 8,8 | 10,2 NM | 24,7 NM | 49 NM | 85,5 NM | 212,2 NM | 414 NM |
| Lớp 10,9 | 14,3 NM | 34,8 NM | 68,9 NM | 120,2 NM | 298,4 NM | 582,1 NM |
| Lớp 12,9 | 17,2 NM | 41,7 NM | 82,7 NM | 144,2 NM | 358,1 NM |
689,5 NM |
