Thông tin chi tiết sản phẩm:
|
| Người mẫu: | VE7 | Tỉ số truyền: | 57: 1 |
|---|---|---|---|
| Đăng kí: | Trạm điện tập trung | Nguồn gốc: | Thường Châu, Trung Quốc |
| Người lái xe: | Động cơ bánh răng hành tinh 12/24 VDC | Giấy chứng nhận: | ISO9001, CE |
| cài đặt: | Theo chiều dọc | Sự bảo trì: | Tự do |
| màu sắc: | Như yêu cầu | Phản ứng dữ dội: | dưới 0,1 độ |
| Làm nổi bật: | worm drive gearbox,worm gear motor |
||

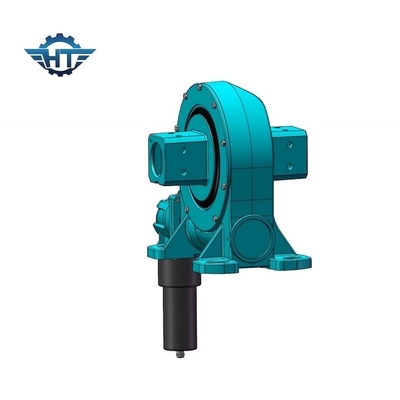

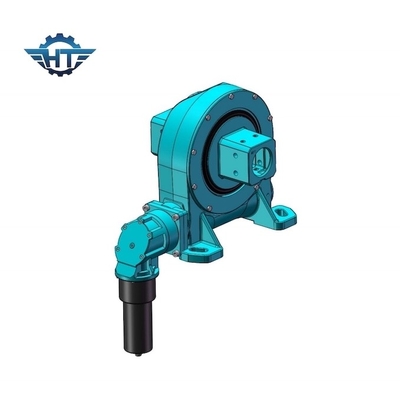

Bộ truyền động bánh răng côn trùng trục đơn dọc 7 inch cho các trạm PV và các trạm năng lượng tập trung
Mô tả bánh răng giun một trục
Hàm số
Bộ truyền động thanh trượt hoạt động với công nghệ con sâu tiêu chuẩn, trong đó con sâu trên trục ngang đóng vai trò truyền động cho bánh răng, nói chung, trục được dẫn động bằng động cơ bánh răng điện.
Tỉ số truyền
Chuyển động quay của con sâu nằm ngang làm quay một bánh răng một góc vuông góc với trục vít me.Sự kết hợp này làm giảm tốc độ của bộ phận dẫn động và cũng nhân mô-men xoắn của nó;tăng tỷ lệ thuận khi tốc độ giảm. Tỷ số tốc độ của trục phụ thuộc vào mối quan hệ của số lượng ren trên trục sâu với số răng trong bánh răng sâu hoặc bánh răng.
Sâu đồng hồ cát
Bộ truyền động quay vòng của chúng tôi đang sử dụng công nghệ con sâu đồng hồ cát, trong đó con sâu được tạo hình để gắn nhiều răng hơn vào bánh răng.Sự gắn kết răng tăng lên này dẫn đến sức mạnh, hiệu quả và độ bền cao hơn.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Bằng cấp) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 251 kg |
Thông số
| Người mẫu: | VE7 | Nguồn gốc | Thường Châu, Trung Quốc |
| Nhãn hiệu | HANGTUO | Loại hình | Gửi kèm |
| Vật chất | 42CrMo, 50 triệu | Mô-men xoắn đầu ra | 1750 Nm |
| Mô-men xoắn nghiêng | 5 K Nm | Giữ mô-men xoắn | 9,2 K Nm |
| Xếp hạng trục tĩnh | 34 KN | Xếp hạng xuyên tâm tĩnh | 58 KN |
| Xếp hạng trục động | 17 KN | Xếp hạng xuyên tâm động | 38 KN |
| Tỉ số truyền | 57: 1 | Hiệu quả | 40% |
Các ứng dụng
thiết bị theo dõi năng lượng mặt trời, tuabin gió, đĩa vệ tinh và radar, cần trục xe tải, thang máy người, thiết bị tiện ích, phụ kiện thiết bị thủy lực, thiết bị công cụ dầu, bộ xử lý lốp, máy đào và thang máy ô tô.
