Thông tin chi tiết sản phẩm:
|
| Tỉ số truyền: | 31:1 | Vật liệu: | Gang thép |
|---|---|---|---|
| Người mẫu: | SDE3 | Phương pháp lắp đặt: | mặt bích |
| Nhiệt độ hoạt động: | -40℃~+120℃ | tốc độ sản xuất: | ＜1 vòng/phút |
| tên sản phẩm: | Ổ đĩa xoay dọc | Mức độ bảo vệ: | IP66 |
| Làm nổi bật: | worm gear slew drive,slewing ring gear |
||

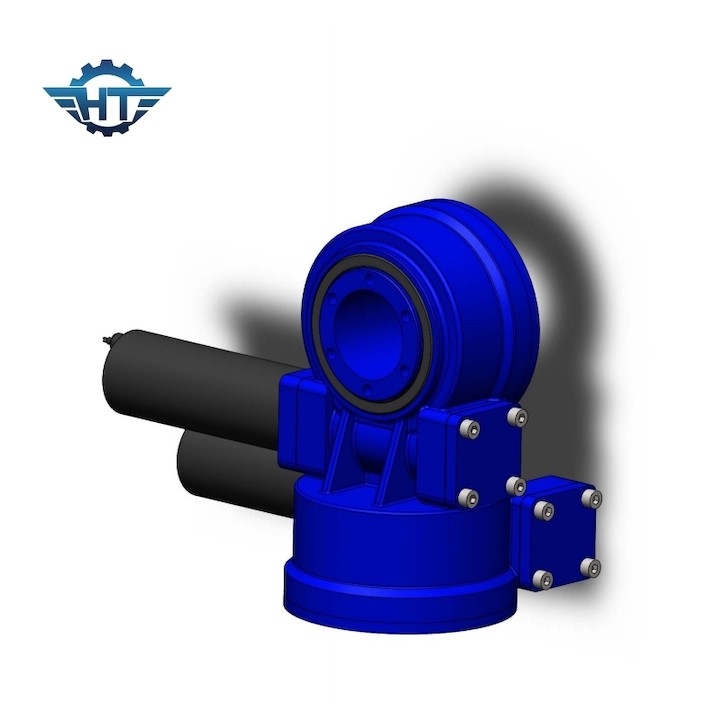

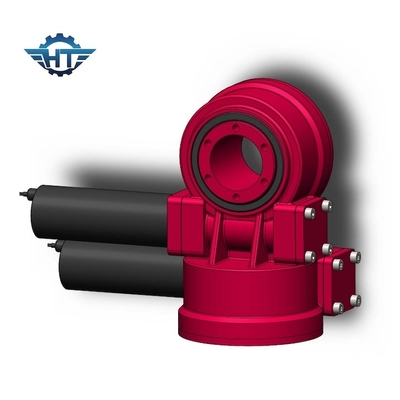

Hộp số truyền động xoay SDE3 độ chính xác cao cho hệ thống theo dõi năng lượng mặt trời trục kép
Ổ đĩa xoay SDE3 độ chính xác cao Mô tả
Truyền động xoay được sử dụng để truyền đồng thời các lực dọc trục và hướng tâm cũng như truyền các mô men nghiêng.Truyền động xoay bao gồm con sâu phong bì, thiết bị chia lưới, trình điều khiển thủy lực hoặc điện và vỏ bọc hoàn toàn kín.Tất cả các sê-ri của chúng tôi đều được thiết kế với bánh răng sâu đồng hồ cát.
Dữ liệu kỹ thuật của SDE Model Slewing Drive
| Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng xuyên tâm (kN) | Hiệu quả | Độ chính xác (°) | tự khóa | Trọng lượng (kg) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | Đúng | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | Đúng | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | Đúng | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | Đúng | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | Đúng | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | Đúng | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | Đúng | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | Đúng | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | Đúng | 705 |
Đặc trưng
1. Mô-men xoắn giữ cao để cải thiện độ an toàn của hệ thống theo dõi năng lượng mặt trời
2. Ổ giun bao bọc bên trong
3. Tiếp xúc nhiều răng để đảm bảo tải trọng cao
4. Chức năng tự khóa
Ứng dụng
Ổ đĩa xoay trục kép được sử dụng trong máy theo dõi năng lượng mặt trời trục kép, máy định nhiệt, máy phát tập trung nhiệt tháp, quang điện tập trung (CPV), máy phát đĩa và ăng-ten vệ tinh.
1. ổ đĩa xoay cho hệ thống theo dõi năng lượng mặt trời trục kép
2. ổ đĩa xoay cho hệ thống theo dõi vệ tinh
3. ổ đĩa xoay cho hệ thống theo dõi PV tập trung
hỏi đáp
1. Làm thế nào tôi có thể chọn?
Vui lòng chỉ định kích thước đường kính bánh xe, chiều rộng, điện áp, công suất và tốc độ không tải của các động cơ cần thiết.
2. Tôi có thể lấy mẫu để kiểm tra chất lượng và thị trường trước không?
Chắc chắn, chào mừng bạn đến lấy mẫu để kiểm tra chất lượng và dịch vụ của chúng tôi.
3. Tổng chi phí cho các mẫu là bao nhiêu?
Tổng chi phí lấy mẫu = chi phí lấy mẫu + vận chuyển hàng hóa
Chúng tôi sẽ cung cấp cho bạn chi phí vận chuyển tốt nhất sau khi bạn chọn động cơ giảm tốc phù hợp
4. Làm thế nào để bạn gửi mẫu?
Xem xét số lượng mẫu không lớn, chúng tôi hỗ trợ gửi mẫu bằng EMS, TNT hoặc Fedex
5. Số lượng đặt hàng tối thiểu của bạn là bao nhiêu?
10 bộ sau khi xác nhận mẫu
6. Thời gian giao hàng của bạn là gì?
Đối với các mẫu tiêu chuẩn: trong vòng 7 ngày;đối với đơn đặt hàng theo lô: trong vòng 25 ngày.
