Thông tin chi tiết sản phẩm:
|
| Vật chất: | Gang thép | Người mẫu: | 3 inch |
|---|---|---|---|
| Tỉ số truyền: | 31: 1 | Hiệu quả: | 40% |
| Độ chính xác: | dưới 0,1 độ | Người lái xe: | Động cơ điện / động cơ thủy lực / động cơ servo |
| Màu sắc: | Như yêu cầu | Tính năng: | Khả năng chịu nhiệt và chống ăn mòn |
| Loại hình: | Theo chiều dọc | Nguồn gốc: | Thường Châu, Trung Quốc |
| Làm nổi bật: | slew drive motor,worm gear slew drive |
||

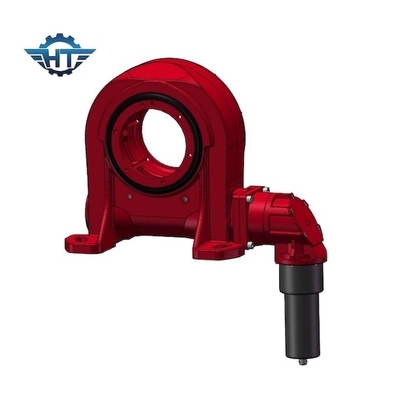

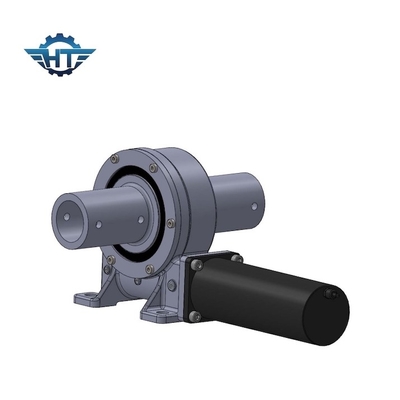

Bánh răng Worm Gear Ổ đĩa nhỏ phản ứng dữ dội với Đồng hồ cát Worm cho Trạm nhiệt Máng
Mô tả ổ đĩa nhỏ Backlash Slewing
Tên sản phẩm: VE7
Tốc độ đầu ra bình thường: 0,03RPM
Mô-men xoắn đầu ra bình thường: 7320 Nm
Mô-men xoắn đầu ra tối đa: 10980 Nm
Mô-men xoắn nghiêng: 8 kN.m
Mô-men xoắn giữ: 39 kN.m
Tải trọng dọc trục tĩnh: 30 kN
Tải trọng hướng tâm tĩnh: 100 kN
Tỷ lệ truyền động quay: 51: 1
Giải phóng mặt bằng: ＜ ＝ 0,15 °
IP (Lớp): 66
Hiệu quả: 40%
Nhiệt độ: -40 ℃ đến + 120 ℃
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Bằng cấp) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 251 kg |
Phạm vi ứng dụng
Các ứng dụng điển hình bao gồm thiết bị theo dõi năng lượng mặt trời, tuabin gió, đĩa vệ tinh và radar, cần trục xe tải, thang máy người, thiết bị tiện ích, phụ kiện thiết bị thủy lực, thiết bị công cụ dầu, thiết bị xử lý lốp, máy đào và thang máy ô tô.
