Thông tin chi tiết sản phẩm:
|
| Loại hình: | VE6 Slewing Drive | Vật chất: | QT |
|---|---|---|---|
| Đăng kí: | Hệ thống theo dõi PV | Sự bảo đảm: | 10 năm |
| Màu sắc: | khách hàng yêu cầu | Giới hạn bên trong: | Đúng |
| Động cơ: | 24v | Tính năng: | Tuổi thọ lĩnh vực 30 năm |
| Làm nổi bật: | 24V Motor Slewdrive,Solar Energy Slewdrive,Satellite Slewdrive |
||

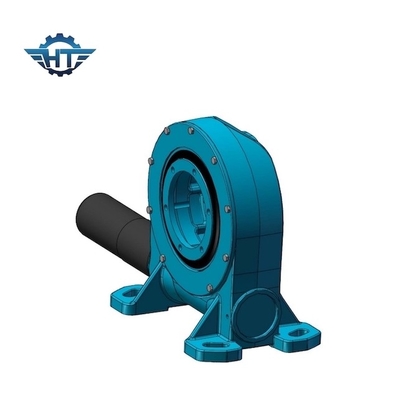

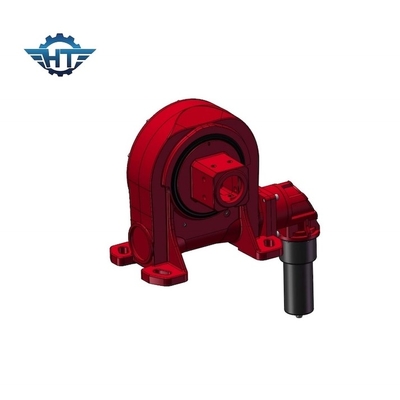

Bộ truyền động dạng ống vuông VE6 với ổ trượt động cơ 24V cho hệ thống theo dõi PV
Mô tả ổ đĩa quay ống vuông
Bộ truyền động quay bánh răng côn tự khóa thẳng đứng, thường được gọi là ổ trục sâu hoặc ổ trục quay, là một hệ thống hoàn chỉnh, sẵn sàng để lắp đặt bao gồm ổ trục bánh răng hoặc vòng quay, ổ trục, đế và vỏ hoàn toàn được bao bọc.Nó có thể được tùy chỉnh với động cơ thủy lực hoặc điện, hộp số hành tinh, động cơ AC, động cơ bước, v.v.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Bằng cấp) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 251 kg |
Đặc trưng
1. Xoay ± 60 độ
2. Kết nối động cơ dẫn động từ bên trái hoặc bên phải
3. Trong quá trình lắp đặt, không cần thiết phải điều chỉnh khe hở bánh răng;điều này đã được thiết lập bởi nhà sản xuất trước khi xuất xưởng
4. Mỡ đã được lấp đầy trước khi xuất xưởng
5. Cài đặt đơn giản và bảo trì thấp
6. Sử dụng không gian hợp lý
7. Bánh răng tự khóa;do đó phanh là không cần thiết
8. Phương pháp bắt đầu và dừng lại dễ dàng và trôi chảy
9. Mômen nghiêng cao, thích hợp để lắp đặt theo phương ngang
