Thông tin chi tiết sản phẩm:
|
| Vật chất: | 50 triệu, 42CrMo | Người mẫu: | VE9 |
|---|---|---|---|
| Tỉ số truyền: | 61: 1 | Mô-men xoắn đầu ra định mức: | 7320 Nm |
| Giữ mô-men xoắn: | 55000 Nm | Mô-men xoắn nghiêng: | 16300 Nm |
| Hiệu quả: | 40% | Đăng kí: | Hệ thống theo dõi PV |
| Làm nổi bật: | hydraulic slew motor,slewing gear |
||

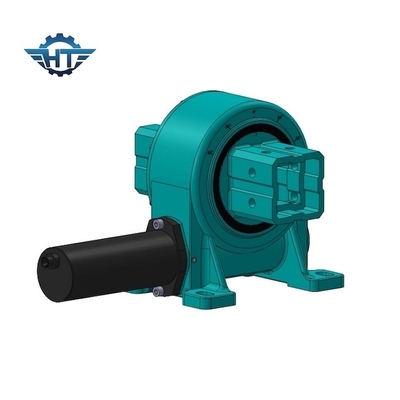

Đầu ra hình vuông 110mm Bộ truyền động năng lượng mặt trời VE9, Dễ dàng lắp đặt và bảo trì cho hệ thống theo dõi PV
Mô tả Ổ đĩa năng lượng mặt trời đầu ra hình vuông VE9
Bộ truyền động quay vòng bánh răng giun là giải pháp tối ưu và hiệu quả nhất cho các bộ theo dõi PV một trục.Chúng được thiết kế, thử nghiệm và đảm bảo về độ chính xác và hiệu suất trong thời gian sử dụng thực tế là 30 năm.
So với các bộ theo dõi PV cố định chỉ có thể tạo ra mức năng lượng cao nhất khi mặt trời ở góc tối ưu so với bảng điều khiển, các bộ theo dõi PV có thể hướng trực tiếp về phía mặt trời từ lúc mặt trời mọc đến lúc mặt trời lặn.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Bằng cấp) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 251 kg |
Dịch vụ tùy chỉnh
1. Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2. Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện, v.v.
3. Màu sắc khác nhau có sẵn dựa trên mã RAL;màu tiêu chuẩn của chúng tôi là RAL 9006.
Thuận lợi
1. Xoay ± 60 °, dừng cứng / giới hạn cứng bên trong ổ đĩa trong trường hợp phần mềm điều khiển bị lỗi
2. Kết nối động cơ dẫn động từ bên trái hoặc bên phải
3. Trong quá trình lắp đặt, không cần thiết phải điều chỉnh khe hở bánh răng;điều này đã được thiết lập bởi nhà sản xuất trước khi xuất xưởng
4. Cài đặt đơn giản và bảo trì thấp
5. Sử dụng không gian hợp lý
6. Bánh răng tự khóa;do đó phanh là không cần thiết
7. Phương pháp bắt đầu và dừng lại dễ dàng và trôi chảy
