Thông tin chi tiết sản phẩm:
|
| Vật chất: | 50 triệu, 42CrMo | Số mô hình: | SE14 |
|---|---|---|---|
| Loại hình: | con sâu và bánh xe con sâu | Cả đời: | 30 năm |
| OEM: | Có sẵn | Đăng kí: | Nhà máy điện tập trung |
| Tỉ lệ: | 85: 1 | Nhà ở khép kín: | Đúng |
| Làm nổi bật: | slewing ring drive,small slew drive |
||

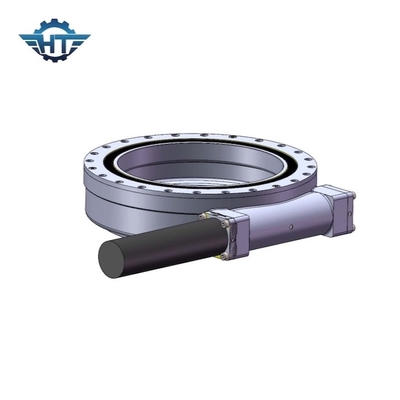

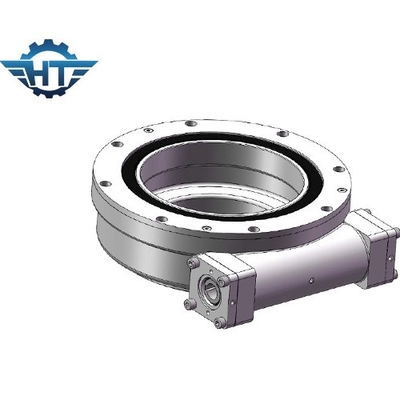

Trục đơn 14 inch Hộp số truyền động quay vòng với động cơ bước cho nhà máy điện tập trung
Mô tả ổ quay tự khóa
Ứng dụng truyền động quay vòng phổ biến nhất cho các truyền động quay vòng một trục là hệ thống theo dõi năng lượng mặt trời trục đơn nằm ngang.Hệ thống theo dõi trục đơn là một loại đơn vị năng lượng có thể giữ cho tấm pin mặt trời đối diện với mặt trời từ đông sang tây và làm cho ánh sáng mặt trời chiếu xạ tấm pin mặt trời theo phương thẳng đứng khi nó di chuyển.Bộ truyền động quay một trục có thể cải thiện độ chính xác theo dõi và hiệu quả phát điện, có nghĩa là bộ truyền động quay một trục có thể tạo ra một giải pháp hiệu quả và đáng tin cậy trong một bộ truyền động.Các ổ quay trục đơn cho PV có thể được gắn theo chiều dọc.
Các thông số hiệu suất của dòng SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (bằng cấp) |
IP |
Tep làm việc. (℃) |
Bản thân- khóa |
Trọng lượng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 204 |
Đặc điểm & Ưu điểm
1. Độ chính xác cao để cho phép hệ thống theo dõi hoàn toàn tự động theo cách chính xác cao hơn
2. Để đạt được sản lượng điện nhiều hơn khoảng 45% so với hệ thống lắp cố định
3. Dễ dàng cài đặt và xử lý
4. bảo trì dễ dàng
Lĩnh vực ứng dụng
Hệ thống truyền động quay vòng là lựa chọn hoàn hảo cho các tình huống yêu cầu cả mô-men xoắn giữ tải và quay từ cùng một hộp số.Các ứng dụng điển hình bao gồm thiết bị theo dõi năng lượng mặt trời, tuabin gió, đĩa vệ tinh và radar, cần cẩu xe tải, thang máy người, thiết bị tiện ích, phụ kiện thiết bị thủy lực, thiết bị công cụ dầu, thiết bị xử lý lốp, máy đào và thang máy ô tô.
Làm thế nào để chọn kích thước thích hợp của ổ quay?
Chọn kích thước thích hợp của các ổ quay để tránh không chỉ thiếu hiệu suất hoặc thừa hiệu suất đóng một vai trò quan trọng trong việc đạt được các giải pháp hiệu quả về chi phí.
Vui lòng cung cấp cho chúng tôi thông tin sau để chọn một ổ quay phù hợp:
1. ứng dụng
2. đầu ra toque yêu cầu.Nếu bạn không có ý tưởng rõ ràng về dữ liệu đó, chỉ cần cho chúng tôi biết tải, ví dụ: trọng lượng của các tấm và giá đỡ trên ổ quay của chúng tôi.
3. kích thước tải trọng và sức gió lớn nhất trong khu vực của bạn trong 10 năm qua được sử dụng để tính toán xem ổ đĩa mà chúng tôi đề xuất có thể chịu tải tối đa khi có gió lớn hay không.
4. tốc độ đầu ra mà bạn yêu cầu sẽ giúp chúng tôi đề xuất các động cơ phù hợp cho bạn.
5. thông tin khác như phản ứng dữ dội, nhu cầu cấp IP, v.v.
