Thông tin chi tiết sản phẩm:
|
| Người mẫu: | 7 inch | Tỉ số truyền: | 57: 1 |
|---|---|---|---|
| Hiệu quả: | 40% | Độ chính xác: | ≤0,1 |
| Người lái xe: | Động cơ điện | Loại hình: | Trục đơn dọc |
| Đăng kí: | Nhà máy năng lượng mặt trời PV ngoài trời | OEM: | Đúng |
| Làm nổi bật: | Worm Gear Slewing Ring Drive Slewing Drive,Ngoài trời PV Solar Encound Slewing Drive,Multi Tooth Contact Ổ quay tay đi kèm |
||

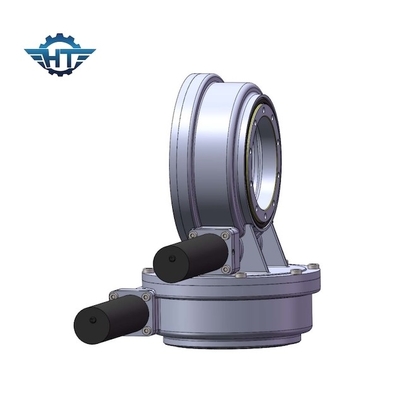

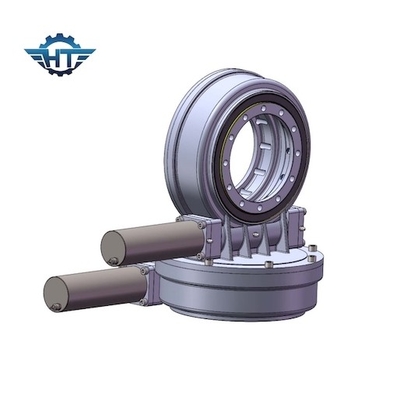

Tiếp xúc nhiều răng SDE7 Worm Gear Slewing Ring cho nhà máy năng lượng mặt trời PV ngoài trời
SDE7 Worm Gear Slewing Ring Mô tả
Mô hình: SDE7
Xuất xứ: Thường Châu, Trung Quốc
Loại: Kèm theo
Vật chất: 42CrMo, 50Mn
Mô-men xoắn đầu ra: 2000 Nm
Mô-men xoắn nghiêng: 7500 Nm
Mô-men xoắn giữ: 13200 Nm
Tỷ lệ bánh răng: 57: 1
Hiệu quả: 40%
Hangtuo ổ quaybao gồm nhà ở, ổ trục quay, vòng đệm, con sâu bao bọc với một số phụ tùng thay thế đã hoàn thiện.Chúng tôi cũng có thể sản xuất Động cơ điện tử và Động cơ thủy lực được sử dụng cho các bộ truyền động quay vòng, có thể di chuyển theo chiều kim đồng hồ và quay ngược chiều kim đồng hồ.
Các thông số về hiệu suất của bộ truyền động kiểu mô hình SDE
| Tham số hiệu suất mô hình SDE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (bằng cấp) |
IP |
Tep làm việc (℃) |
Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1,5 | 5,8 | 10 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 25kg |
| 5 " | 800 | 6 | 9.2 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 34kg |
| 7 " | 2000 | 7,5 | 13,2 | 34 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 56kg |
| 9 " | 4300 | 16 | 27,2 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 92kg |
| 12 " | 5800 | 25 | 41 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 160kg |
| 14 " | 6750 | 48 | 45 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 224kg |
| 17 " | 9460 | 67 | 54 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 320kg |
| 21 " | 16000 | 89 | 65 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 492kg |
| 25 " | 21450 | 112 | 89 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 705kg |
Thuận lợi
1. Khoảnh khắc lật ngược mạnh dựa trên vòng xoay
2. Thông qua ổ sâu bao bọc
3. Truyền động tải lớn hơn để sử dụng tiếp xúc nhiều răng
4. Chức năng tự khóa tĩnh tốt hơn
Thường có loại trục đơn;loại trục kép, loại dọc và loại sâu kép từ 3 đến 25 inch, để biết chi tiết xin vui lòng liên hệ với chúng tôi để có bản vẽ bán hàng.
