Thông tin chi tiết sản phẩm:
|
| Vật liệu: | 50Mn, 42CrMo | Mô hình: | VE7" |
|---|---|---|---|
| Tỉ số truyền: | 57:1 | Mô-men xoắn đầu ra định mức: | 1750Nm |
| giữ mô-men xoắn: | 13200Nm | Nghiêng mô-men xoắn: | 7000Nm |
| Hiệu quả: | 40% | Màu tiêu chuẩn: | RAL 9006 |
| Làm nổi bật: | slew drive motor,worm gear slew drive |
||

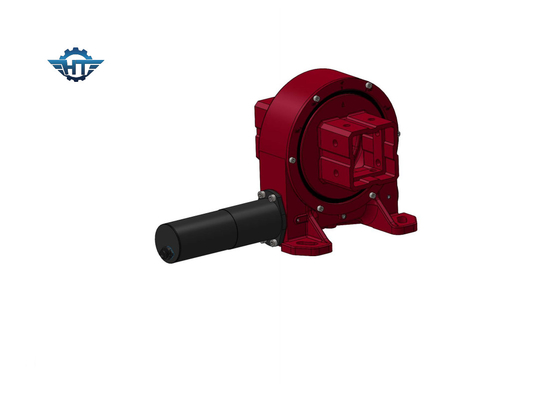

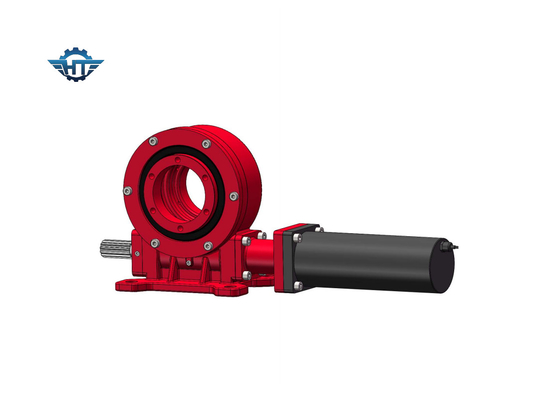

CE và ISO VE7 Gearbox Slew Drive, Vertical Envelope Worm Gear Slew Drive cho người theo dõi
Mô tả động cơ dây chuyền giày giày xoắn thẳng đứng
Động cơ xoay có tính năng tự khóa ngược vì động cơ bánh răng giun với các đặc điểm tự khóa ngược.Tính năng này làm tăng đáng kể sự ổn định của các máy chủ hoạt động và yếu tố an toànSo với các sản phẩm xoay truyền thống, hộp số động cơ xoay dễ cài đặt, dễ bảo trì và tiết kiệm không gian lắp đặt đáng kể.
Dữ liệu kỹ thuật của động cơ xoay VE
| Mô hình | Tỷ lệ | Động lực đầu ra số (N.m) | Động lực nghiêng (N.m) | Động lực giữ (N.m) | Trọng lượng trục (kN) | Trọng lượng phóng xạ (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Vâng. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Vâng. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Vâng. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Vâng. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Vâng. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Vâng. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Vâng. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Vâng. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Vâng. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Vâng. | 251 |
Ưu điểm
1. mô-men xoắn hỗ trợ cao để cải thiện an toàn của hệ thống theo dõi mặt trời
2. 360 độ vòng quay phạm vi
3. bao bọc ổ đĩa giun bên trong
4. liên lạc đa răng để đảm bảo tải trọng cao
5Chức năng tự khóa
Dịch vụ tùy chỉnh
1Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện v.v.
3Màu sắc khác nhau có sẵn dựa trên mã RAL; màu tiêu chuẩn của chúng tôi là RAL 9006.
Từ điển các thông số chính
Tốc mômen nghiêng:Mô-men xoắn này là tải trọng nhân khoảng cách giữa vị trí tải và trung tâm của vòng bi xoắn. Nếu mô-men xoắn thực tế lớn hơn mô-men xoắn thời gian nghiêng định giá,Động cơ xoay sẽ bị lật.
Trọng lượng bức xạ:Trọng lượng dọc theo trục của vòng bi xoay
Trọng lượng trục:Trọng lượng song song với trục của vòng bi xoay
Động lực giữ:Đó là mô-men xoắn ngược. Khi ổ đang quay ngược, và các bộ phận không bị hư hại,Mô-men xoắn tối đa đạt được được gọi là mô-men xoắn giữ, nó cũng được xem là mô-men xoắn bị hỏng.
Tự khóa:Chỉ khi có tải, động cơ xoay không thể quay ngược và do đó được gọi là tự khóa.
