Thông tin chi tiết sản phẩm:
|
| Người mẫu: | VE7 " | Tỉ số truyền: | 51: 1 |
|---|---|---|---|
| Mô-men xoắn đầu ra định mức: | 6120 Nm | Giữ mô-men xoắn: | 39 kN.m |
| Mô-men xoắn nghiêng: | 10 kN.m | momen xoắn cực đại: | 10200 Nm |
| Hiệu quả: | 40% | Màu sắc: | như yêu cầu |
| Làm nổi bật: | 6120 Nm Bộ truyền động bánh răng côn,Bộ truyền động bánh răng Worm 45kg,vòng quay truyền động bánh răng sâu 45kg |
||

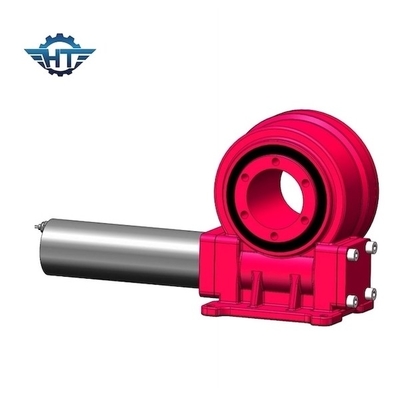

VE7 Vòng bi trượt bánh răng một trục với Nema23 cho các hệ thống theo dõi năng lượng mặt trời
Mô tả ổ đĩa kiểu xoắn VE kèm theo
Hộp giảm tốc quay là thiết bị truyền động khép kín độc lập giữa động cơ chính và máy công tác, dùng để giảm tốc độ và tăng momen quay đáp ứng nhu cầu công việc.Hiện tại, các thông số chính của hộp giảm tốc như khoảng cách tâm, tỷ số truyền, môđun, hệ số chiều rộng răng, ... đã được tiêu chuẩn hóa.Hộp giảm tốc quay là một bánh răng truyền động con sâu để đạt được hiệu quả của quá trình giảm tốc.Được truyền động bởi động cơ, con sâu truyền động cho vòng ngoài của ổ trục quay, vòng ngoài tạo ra mô-men xoắn thông qua mặt bích và vòng trong của ổ trục quay được cố định trong đế.Bộ giảm tốc quay được sử dụng rộng rãi trong lĩnh vực sản xuất điện quang năng lượng mặt trời.
Tham số Hiệu suất VE7
| Người mẫu: | VE7 Slewing Drive | Mô-men xoắn giữ: | 39 kN.m |
| Mô-men xoắn đầu ra định mức: | 6120 Nm | Hiệu quả: | 40% |
| Mô-men xoắn nghiêng: | 10 kN.m | Độ chính xác: | ≤0,1 ° |
| Tải trục tĩnh: | 110 kN | Tự khóa: | Vâng |
| Tải xuyên tâm tĩnh: | 60 kN | Trọng lượng: | 45 kg |
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Trình độ) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 251 kg |
Các ứng dụng
Trong sự phát triển không ngừng của năng lượng ánh sáng mặt trời, công nghệ sản xuất hệ thống quang điện không ngừng được cải tiến và được ứng dụng rộng rãi trong các lĩnh vực khác nhau.Hệ thống quang điện là thiết bị biến đổi trực tiếp năng lượng ánh sáng thành năng lượng điện thông qua hiệu ứng quang điện hoặc hiệu ứng quang hóa.Hệ thống quang điện là phần cốt lõi của hệ thống phát điện mặt trời và là phần có giá trị nhất của hệ thống phát điện mặt trời.Hệ thống quang điện không chỉ có thể chuyển đổi quang năng thành năng lượng điện mà còn có thể lưu trữ năng lượng điện trong pin hoặc sử dụng nó để truyền tải.Để nâng cao hiệu suất phát điện của hệ thống quang điện và giảm chi phí phát điện, góc của bảng điều khiển năng lượng mặt trời thường được điều chỉnh bởi thiết bị truyền động quay, để tấm pin mặt trời có thể theo dõi mặt trời một cách hiệu quả, do đó cải thiện hiệu quả việc sử dụng tỷ lệ tấm pin mặt trời và cải thiện hiệu suất phát điện.
