Thông tin chi tiết sản phẩm:
|
| Loại: | Ổ đĩa xoay | Vật liệu: | 42CRMN hoặc 50 triệu |
|---|---|---|---|
| Ứng dụng: | Hệ thống năng lượng mặt trời | bảo hành: | 10 năm |
| Màu sắc: | khách hàng yêu cầu | Kích thước: | 3 Inch - 25 Inch |
| Động cơ: | 24v | Tính năng: | Sống thọ |
| Làm nổi bật: | slewing drive for solar tracking system,solar tracker drive |
||

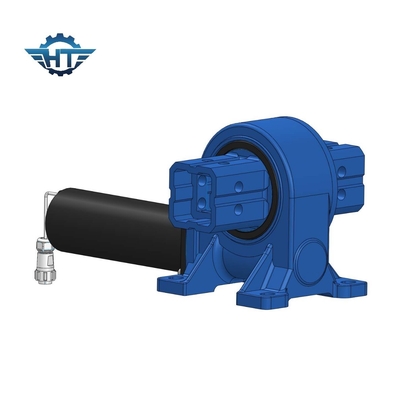

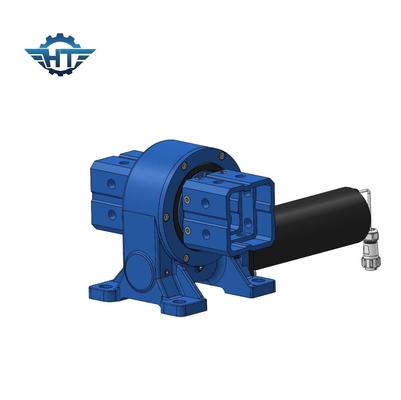

Động cơ động cơ VE5 nhỏ có thể được kết hợp với hệ thống cảm biến
Mô tả động cơ Slew nhỏ
The solar tracking system is a mechanical and electronic control unit system that optimizes the use of sunlight in photothermal and photovoltaic power generation to achieve improved photoelectric conversion efficiencyNó bao gồm: động cơ, động cơ (DC, stepper, servo, động cơ bánh răng hành tinh, động cơ thanh đẩy, vv), bánh răng giun, hệ thống cảm biến, vv.
1. Liên kết trục đơn phẳng
Thích hợp cho vĩ độ dưới 30 độ và độ dốc đất dưới 12 độ.
2. liên kết trục đơn nghiêng
Thích hợp cho vĩ độ trung bình đến cao, mặt đất cần phải gần như phẳng.
3. Đơn vị trục đơn nghiêng
Thích hợp cho các vĩ độ trung bình đến cao.
4. trục kép
Các thông số hiệu suất động cơ xoay dọc
| Mô hình | Tỷ lệ | Động lực đầu ra định số | Động lực nghiêng | Trọng lượng trục | Trọng lượng phóng xạ | Động lực giữ | Hiệu quả | Chọn chính xác | Tự khóa | Trọng lượng |
| N.m | N.m | kN | kN | N.m | mức độ | Vâng. | kg | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Vâng. | 13kg |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Vâng. | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Vâng. | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Vâng. | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Vâng. | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Vâng. | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Vâng. | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Vâng. | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Vâng. | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Vâng. | 244 kg |
Đặc điểm
1. Chuyển từ 0 ~ 180 °
2. Kết nối một động cơ lái xe ở bên trái hoặc bên phải
3. Lấp dầu trước khi sản xuất
4. Cài đặt đơn giản
5. Bảo trì thấp
6. Các bánh răng là tự khóa; do đó một phanh không cần thiết
7. mô-men xoắn hỗ trợ cao, phù hợp với lắp đặt dọc
