Thông tin chi tiết sản phẩm:
|
| Loại: | Gửi kèm | Ứng dụng: | máy móc xây dựng |
|---|---|---|---|
| Người lái xe: | động cơ thủy lực | lớp IP: | IP66 |
| Màu sắc: | như yêu cầu | hiệu quả: | 40% |
| Mô hình: | VE9 | Tỉ lệ: | 61:1 |
| Làm nổi bật: | slewing drive for solar tracking system,solar tracker drive |
||

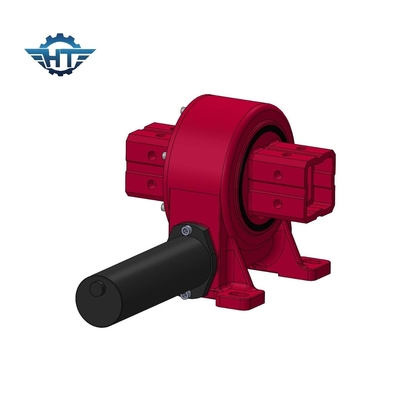

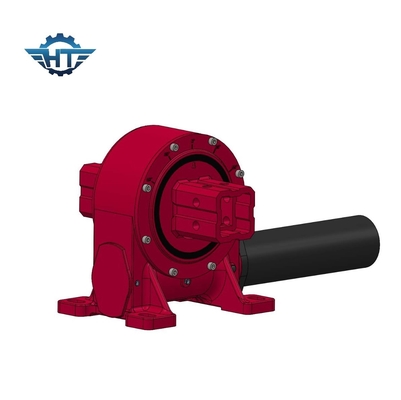

Vertial Worm Gear Slew Drive với Cụm đồng hồ cát để liên kết Hệ thống theo dõi trục đơn
Mô tả động cơ Worm Gear Slew Drive
Thiết kế dọc là điểm sáng lớn nhất của động cơ quay Hangtuo, thiết kế dọc chủ yếu được sử dụng cho hệ thống theo dõi năng lượng mặt trời,cấu trúc đặc biệt đơn giản hóa cấu trúc phức tạp của hệ thống theo dõi mặt trời trục duy nhất, giảm chi phí của toàn bộ hệ thống, thiết kế dọc đang đóng một vai trò cạnh tranh hơn trong thị trường theo dõi năng lượng mặt trời.
Dữ liệu kỹ thuật của động cơ xoay dòng VE
| Mô hình | Tỷ lệ | Động lực đầu ra số (N.m) | Động lực nghiêng (N.m) | Động lực giữ (N.m) | Trọng lượng trục (kN) | Trọng lượng phóng xạ (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Vâng. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Vâng. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Vâng. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Vâng. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Vâng. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Vâng. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Vâng. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Vâng. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Vâng. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Vâng. | 251 |
| Mô hình: | VE9 | Địa điểm xuất xứ | Changzhou, Trung Quốc |
| Thương hiệu | HANGTUO | Loại | Được bao gồm |
| Vật liệu | 42CrMo,50Mn | Động lực đầu ra | 7320 N.m |
| Tốc mômen nghiêng | 18300 N.m | Động lực giữ | 51000 N.m |
| Chỉ số trục tĩnh | 90 KN | Đánh giá quang tĩnh | 160 KN |
| Đánh giá trục động | 45 KN | Đánh giá quang động | 80 KN |
| Tỷ lệ bánh răng | 61:1 | Hiệu quả | 40% |
Ứng dụng
Ứng dụng truyền động xoay phổ biến nhất cho các động cơ xoay hai trục là các thiết bị theo dõi năng lượng mặt trời hai trục, chẳng hạn như heliostats và photovoltaics tập trung (CPV), và vệ tinh hoặc đĩa radar.Các ứng dụng khác bao gồm thang máy ô tô, thiết bị định vị cánh tay robot, và thiết bị sân khấu.
Thông số kỹ thuật của thiết bị định vị hai trục SDE
Đặc điểm
1Thiết kế bao bọc với đầu ra đơn hoặc kép.
2. Sử dụng bánh răng giun đồng hồ cát, liên lạc đa răng, chuyển mô-men xoắn cao để chịu tải trọng lớn hơn.
Ứng dụng
Có nhiều ứng dụng mà một ổ quay có thể được sử dụng, chủ yếu vì nó phù hợp với các ứng dụng đòi hỏi tải để duy trì sức mạnh và mô-men xoay.
Các ứng dụng truyền động swing điển hình bao gồm, nhưng không giới hạn ở:
1- Máy theo dõi năng lượng mặt trời
2.Động cơ tuabin gió
3- Đàn ông nâng.
4Máy thủy lực
5- Người xử lý từ xa.
6- Máy đào.
7- Nâng lên.
8- Cẩu
9Thiết bị khoan
10- Thiết bị quân sự.
