Thông tin chi tiết sản phẩm:
|
| Mô hình: | VE7" | Tỉ số truyền: | 57:1 |
|---|---|---|---|
| Mô-men xoắn đầu ra định mức: | 1750Nm | giữ mô-men xoắn: | 13200Nm |
| Nghiêng mô-men xoắn: | 7000Nm | nhà ở kèm theo: | Vâng. |
| nguồn điện đầu vào: | AC/DC | Điện áp đầu vào: | 24 V |
| Làm nổi bật: | vertical worm gear slew drive,envelope worm gear slew drive,CE slew drive for solar tracker |
||

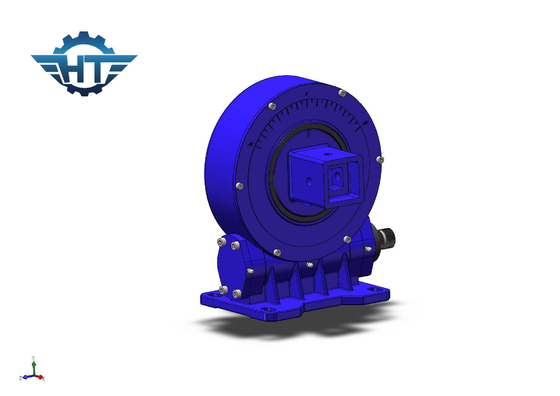

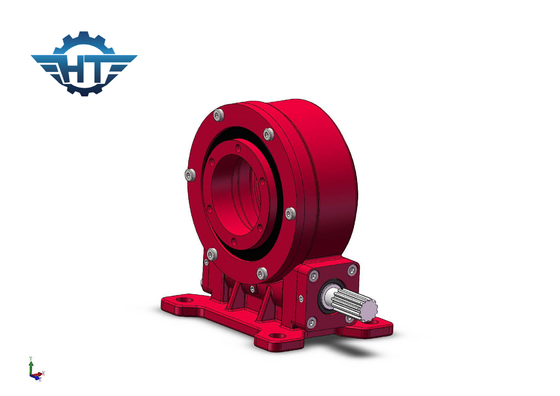

CE Vertical Envelope Worm Gear Slew Drive cho máy theo dõi năng lượng mặt trời
Mô tả ổ cắm động cơ.
Vì thành phần cốt lõi của thiết bị truyền động sử dụng vòng bi xoay, nó có thể đồng thời chịu tác động của lực trục, lực phóng xạ và khoảnh khắc nghiêng.So với các sản phẩm xoay truyền thống, nó có đặc điểm cài đặt đơn giản, bảo trì dễ dàng và tiết kiệm không gian cài đặt ở mức độ lớn hơn.
Dữ liệu kỹ thuật của động cơ xoay VE
| Mô hình | Tỷ lệ | Động lực đầu ra số (N.m) | Động lực nghiêng (N.m) | Động lực giữ (N.m) | Trọng lượng trục (kN) | Trọng lượng phóng xạ (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Vâng. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Vâng. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Vâng. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Vâng. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Vâng. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Vâng. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Vâng. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Vâng. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Vâng. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Vâng. | 251 |
Ưu điểm
1. mô-men xoắn hỗ trợ cao để cải thiện an toàn của hệ thống theo dõi mặt trời
2. 360 độ hoặc +60 ~ 60 vòng quay, hoặc theo yêu cầu của khách hàng
3. bao bọc ổ đĩa giun bên trong
4. liên lạc đa răng để đảm bảo tải trọng cao
5Chức năng tự khóa
Dịch vụ tùy chỉnh
1Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện v.v.
3Màu sắc khác nhau có sẵn dựa trên mã RAL; màu tiêu chuẩn của chúng tôi là RAL 9006.
Từ điển các thông số chính
Tốc mômen nghiêng:Mô-men xoắn này là tải trọng nhân khoảng cách giữa vị trí tải và trung tâm của vòng bi xoắn. Nếu mô-men xoắn thực tế lớn hơn mô-men xoắn thời gian nghiêng định giá,Động cơ xoay sẽ bị lật.
Trọng lượng bức xạ:Trọng lượng dọc theo trục của vòng bi xoay
Trọng lượng trục:Trọng lượng song song với trục của vòng bi xoay
Động lực giữ:Đó là mô-men xoắn ngược. Khi ổ đang quay ngược, và các bộ phận không bị hư hại,Mô-men xoắn tối đa đạt được được gọi là mô-men xoắn giữ, nó cũng được xem là mô-men xoắn bị hỏng.
Tự khóa:Chỉ khi có tải, động cơ xoay không thể quay ngược và do đó được gọi là tự khóa.
