Thông tin chi tiết sản phẩm:
|
| Vật liệu: | 50Mn, 42CrMo | Mô hình: | bánh răng sâu 7 inch |
|---|---|---|---|
| Tỉ số truyền: | 31:1 | Hiệu quả: | 40% |
| Chính xác: | ＜0,1 độ | Người lái xe: | Điện/Thủy lực/Servo |
| Màu sắc: | Màu xám bạc | Địa điểm xuất xứ: | Thường Châu, Trung Quốc |
| Làm nổi bật: | 7 Inch Hourglass Slew Drive,parabolic trough Hourglass Slew Drive,Hourglass Worm Zero Backlash Slew Drive |
||

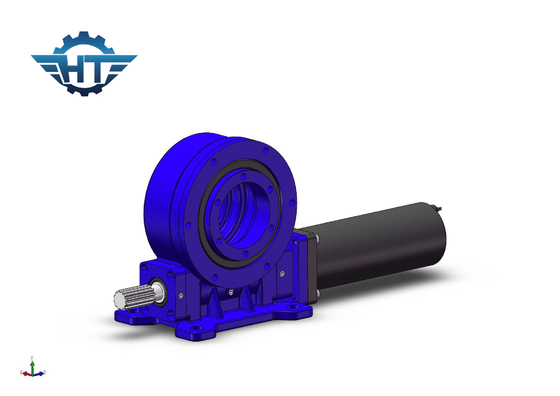

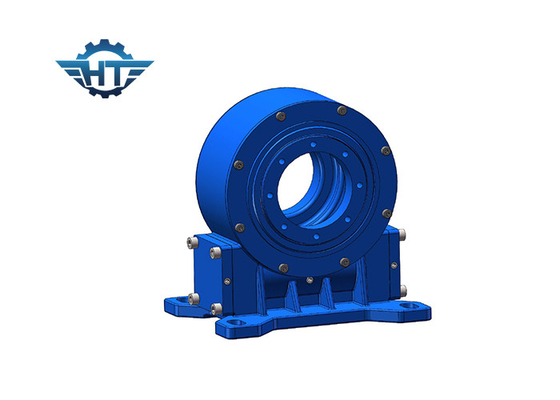

7 inch đồng hồ cát giun Zero phản ứng ngược Slew Drive cho Parabolic Trough Nhà máy năng lượng mặt trời
Không phản ứng ngược Worm Gear Slewing Drive Mô tả
Zero phản ứng ngược động cơ xoay bánh răng giun chủ yếu được sử dụng trong ứng dụng CSP như parabolic hoặc hầm,nó là một loại hệ thống gia tụ nhiệt có thể hấp thụ nhiệt đến một hóa chất nhất định và chuyển nhiệt sang điện.
Tên sản phẩm: VE7
Tốc độ đầu ra bình thường: 0.03RPM
Động lực đầu ra bình thường: 7320 N.m
Động lực đầu ra tối đa: 10980 N.m
Khoảnh khắc nghiêng Mô-men xoắn: 8 kN.m
Vòng quay giữ: 39 kN.m
Trọng lượng trục tĩnh: 30 kN
Trọng lượng quang tĩnh: 100 kN
Tỷ lệ động cơ xoay: 51:1
Khả năng phản ứng ngược: <= 0,15°
IP ((Class): 66
Hiệu quả: 40%
Nhiệt độ: -40°C đến +120°C
Dữ liệu hiệu suất động cơ giảm
Năng lượng: 24 VDC
Điện bình thường: < 7,5A
Lượng đầu ra: 126 W
Tốc độ đầu ra: 1,6 rpm
Động lực đầu ra: 359 N.m
Động lực đầu ra tối đa: 538 N.m
Tiếng ồn: < 65 dB
Ưu điểm
1. Chuyển 360 độ
2. Kết nối động cơ lái từ bên trái hoặc bên phải,
3Trong quá trình lắp đặt, không cần thiết để điều chỉnh khoảng trống bánh răng; điều này đã được thiết lập bởi nhà sản xuất trước khi nhà máy
4. Dễ cài đặt và bảo trì thấp
5. Sử dụng không gian hợp lý
6. Các bánh răng là tự khóa; do đó một phanh không cần thiết
7. Phương pháp dễ dàng và trôi chảy để khởi động và dừng
8. Độ chính xác cao
Không phản ứng ngược Worm Gear Vertical Slewing Drive Thông số kỹ thuật
| Mô hình | Tỷ lệ | Động lực đầu ra định số | Động lực nghiêng | Trọng lượng trục | Trọng lượng phóng xạ | Động lực giữ | Hiệu quả | Chọn chính xác | Tự khóa | Trọng lượng |
| N.m | N.m | kN | kN | N.m | mức độ | Vâng. | kg | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Vâng. | 13kg |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Vâng. | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Vâng. | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Vâng. | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Vâng. | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Vâng. | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Vâng. | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Vâng. | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Vâng. | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Vâng. | 244 kg |
Phạm vi áp dụng
Các ứng dụng điển hình bao gồm các máy theo dõi năng lượng mặt trời, tuabin gió, đĩa vệ tinh và radar, cần cẩu xe tải, thang máy nâng người, thiết bị tiện ích, phụ kiện thiết bị thủy lực, thiết bị công cụ dầu, xử lý lốp xe,thợ đào, và thang máy ô tô.
