Thông tin chi tiết sản phẩm:
|
| Phản ứng dữ dội: | <0,1° | động cơ phù hợp: | động cơ điện |
|---|---|---|---|
| Vật liệu: | gang thép | Mô hình: | Ổ đĩa xoay dọc |
| Loại động cơ: | Động cơ không chải | DỊCH VỤ OEM: | Có sẵn |
| Độ chính xác: | 0,1 độ | Hiệu quả truyền dẫn: | 40% |
| Làm nổi bật: | hộp số động cơ giun nhỏ,Hình ngang gắn trên Worm Drive Gearbox,Hệ số dẫn động giun theo dõi mặt trời |
||

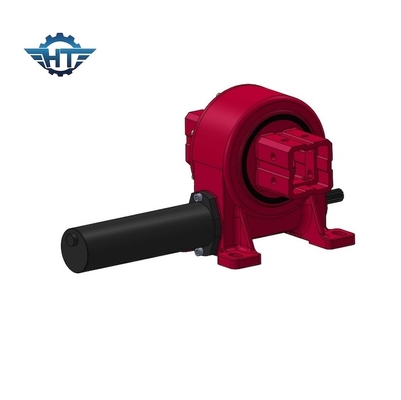

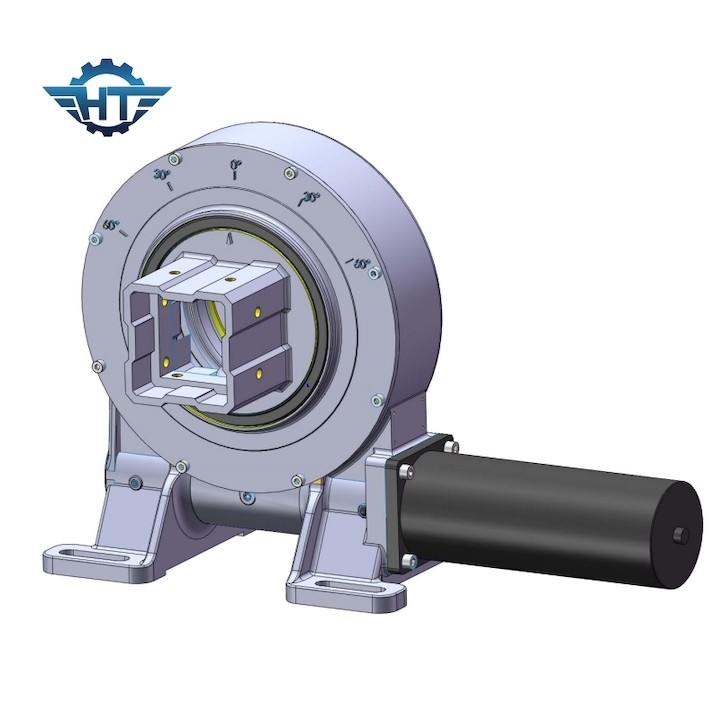

Hình ngang lắp đặt hộp số động cơ giun nhỏ để theo dõi mặt trời
Mô tả hộp số xoay
Một hộp số xoay, còn được gọi là động cơ xoay hoặc xoay, là một thiết bị cơ học được sử dụng để xoay hoặc xoay tải trọng trong các ứng dụng khác nhau. Nó thường được sử dụng trong máy móc như cần cẩu,máy đào, tuabin gió, và hệ thống theo dõi năng lượng mặt trời.
Mục đích chính của hộp số xoay là cung cấp xoay và hỗ trợ được kiểm soát cho tải. Nó bao gồm một số thành phần chính, bao gồm:
Nhà: Cấu trúc bên ngoài chứa các thành phần bên trong của hộp số.
Vòng xích: Một vòng bi lớn, tròn cho phép hộp số quay trơn tru. Nó cung cấp hỗ trợ và ổn định cho tải trọng trong quá trình quay.
Gear Train: Đường truyền bánh răng bao gồm một bộ bánh răng được sắp xếp theo một cấu hình cụ thể để đạt được hiệu suất xoay mong muốn. Nó thường bao gồm sự kết hợp của bánh răng đẩy, bánh răng xoắn ốc,hoặc bánh răng giun.
Động cơ: Động cơ cung cấp lực đẩy để xoay hộp số xoay. Nó có thể là động cơ điện, động cơ thủy lực hoặc thậm chí là một crank thủ công, tùy thuộc vào ứng dụng cụ thể.
Cánh đầu ra: Cánh đầu ra được kết nối với hệ thống bánh răng và mở rộng từ lồng hộp số. Nó chuyển chuyển chuyển động xoay sang tải, cho phép nó quay.
Các thông số hiệu suất của hộp số xoay VE
| Các thông số hiệu suất của VE | ||||||||||||
| Mô hình | Động lực đầu ra số (N.m) | Động lực giữ (kN.m) | Động lực nghiêng (kN.m) | Trọng lượng trục (kN) | Trọng lượng phóng xạ (kN) | Tỷ lệ | Hiệu quả |
Chọn chính xác (Độ) |
IP | Tep làm việc ((°C) | Tự khóa | Trọng lượng ((kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | Vâng. | 251 kg |
Các đặc điểm chính
1. Một góc quay không giới hạn và phạm vi
2. Cung cấp truyền hiệu quả nhất của sức mạnh cao và mô-men xoắn có thể
3. Nhà hoàn toàn kín và niêm phong chịu được môi trường khắc nghiệt và tăng an toàn
