Thông tin chi tiết sản phẩm:
|
| Tỉ số truyền: | 31:1~150:1 | trục: | trục đơn |
|---|---|---|---|
| Nguồn gốc: | Thường Châu, Trung Quốc | Kết cấu: | sâu và mang |
| Tuổi thọ: | 30 năm | Màu sắc: | RAL9006 |
| Cách sử dụng: | Máy theo dõi năng lượng mặt trời | Tính năng bảo vệ: | IP66 |
| Làm nổi bật: | Đồng hồ cát Worm Gear Ổ đĩa xoay nhỏ,Ổ đĩa xoay nhỏ cho bộ theo dõi năng lượng mặt trời,Ổ đĩa xoay nhỏ Solarr IP66 |
||

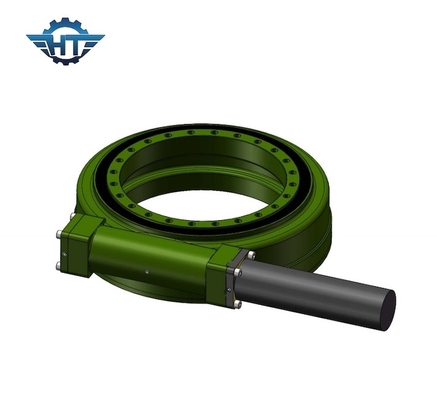

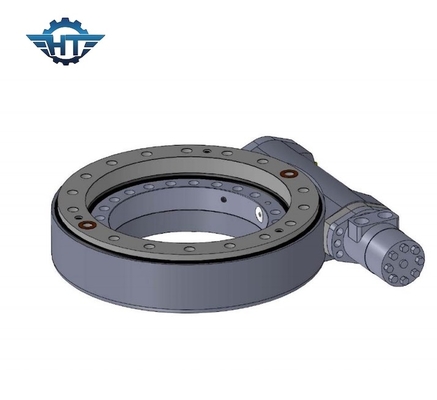

Đồng hồ cát Worm Gear Ổ đĩa xoay cho thiết bị theo dõi năng lượng mặt trời với động cơ bánh răng hành tinh 24VDC
Đồng hồ cát Worm Gear Slew Drive Mô tả
Ổ đĩa xoay ngang trục đơn SE là một thành phần quan trọng trong cả hệ thống theo dõi năng lượng mặt trời trục đơn và hệ thống theo dõi năng lượng mặt trời trục kép.Bên cạnh đó, nó cũng có thể được áp dụng trong hệ thống CSP và CPV, năng lượng gió, v.v.
Máy theo dõi trục đơn
Bộ theo dõi một trục định hướng các mô-đun PV dọc theo một trục quay, di chuyển theo chiều ngang từ đông sang tây khi mặt trời di chuyển.Việc di chuyển các mô-đun PV này yêu cầu bộ giảm tốc cung cấp cả lực giữ tải và mô-men xoắn quay – điều mà chỉ một bộ truyền động xoay chuyên dụng cao mới có thể cung cấp.Máy theo dõi áp dụng truyền động xoay ăn khớp với số lượng răng lớn hơn trên đường bước của vòng bánh răng sẽ mang lại sức mạnh, độ bền và hiệu suất tối đa.Điều này đảm bảo thiết bị theo dõi có tuổi thọ trường dài nhất có thể với thời gian ngừng hoạt động hoặc chi phí bảo trì ít nhất.
Bộ theo dõi trục kép
Máy theo dõi trục kép xoay từ bên này sang bên kia và lên xuống, cho phép theo dõi chuyển động của mặt trời thậm chí còn chính xác hơn. Các ổ đĩa xoay này cho phép tạo ra năng lượng cao hơn so với các hệ thống một trục.Cho rằng họ sử dụng hai bậc tự do, việc sử dụng các ổ đĩa xoay mạnh mẽ và mạnh mẽ thậm chí còn quan trọng hơn đối với chức năng liên tục và đáng tin cậy trong lĩnh vực này.
Thông số hiệu suất của sê-ri SE
| Thông số hiệu suất mô hình SE | ||||||||||||
| Người mẫu |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng mô-men xoắn (Nm) |
Giữ mô-men xoắn (Nm) |
trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (bằng cấp) |
địa chỉ IP |
Làm việc Tép. (℃) |
Bản thân- khóa |
Cân nặng (Kilôgam) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | Đúng | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | Đúng | số 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | Đúng | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | Đúng | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | Đúng | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | Đúng | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | Đúng | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | Đúng | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | Đúng | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | Đúng | 204 |
Thuận lợi
1. Xoay 360 độ
2. Động cơ điều khiển được kết nối với bên trái hoặc bên phải
3. Trong quá trình lắp đặt, không cần điều chỉnh khe hở bánh răng;điều này đã được nhà sản xuất thiết lập trước khi xuất xưởng
4. Mỡ đã được đổ đầy trước khi xuất xưởng
4. Cài đặt đơn giản và bảo trì thấp
5. Sử dụng không gian hợp lý
6. Bánh răng tự khóa;do đó phanh là không cần thiết
7. Phương pháp bắt đầu và dừng dễ dàng và trôi chảy
8. Mô-men xoắn nghiêng cao, thích hợp cho việc lắp đặt nằm ngang
