Thông tin chi tiết sản phẩm:
|
| Người mẫu: | SE3 | Thể loại: | Worm và Gear |
|---|---|---|---|
| Màu sắc: | như yêu cầu | Tỉ số truyền: | 31: 1 |
| OEM: | Có sẵn | Vật chất: | QT và 42CRMO |
| Giấy chứng nhận: | ISO9001, CE | Bức tranh: | Có sẵn |
| Làm nổi bật: | SE3 Worm Gear Drive,Worm Gear Drive PV System,SE3 worm drive xoay vòng |
||

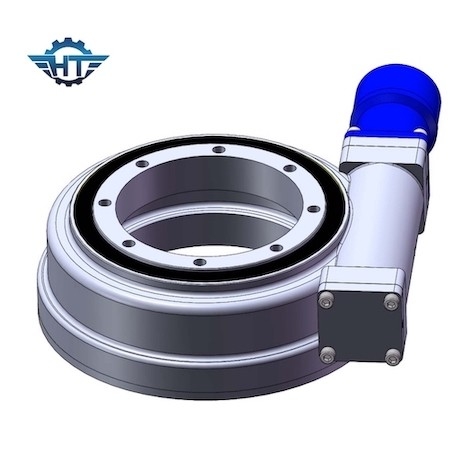

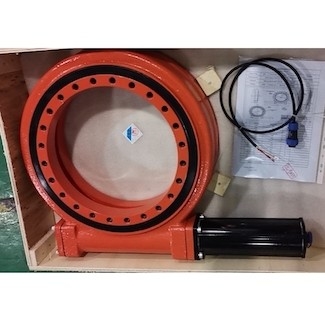

SE3 Hourglass Worm Gear Drive for PV Power Sun Tracking Solar Panel System
Mô tả ổ Worm Gear Slewing Drive
Khi công nghệ đã được cải thiện, nhiều bộ truyền động quay vòng đang sử dụng công nghệ con sâu đồng hồ cát, trong đó con sâu được tạo hình để gắn nhiều răng hơn vào bánh răng, do đó mô-men xoắn truyền và phản ứng dữ dội giảm xuống.
Sự gắn kết răng tăng lên này dẫn đến sức mạnh, hiệu quả và độ bền cao hơn. Bộ truyền động quay vòng sử dụng công nghệ con sâu tiêu chuẩn trong đó con sâu nằm ngang, tỷ lệ tốc độ của trục phụ thuộc vào mối quan hệ giữa số lượng ren trên con sâu và số lượng răng trong bánh răng sâu.
Làm thế nào để cài đặt các ổ đĩa quay?
1. Làm sạch kết cấu lắp đặt, ví dụ như khỏi hàn, mạ, cặn, bụi bẩn, v.v.
2. Nâng ổ quay bằng bu lông mắt.
3. Bộ truyền động quay vòng phải được lắp trong tình trạng không tải.
4. Phải tuân theo quy trình sau để tránh sai lệch giữa các lực siết bu lông.
5. Bôi chất lỏng khóa ren vào ren.
6. Đặt chất lỏng khóa ren trên khe hở ren yêu cầu các bộ phận lắp đầy đủ.
7. Tải trước các bu lông theo chiều ngang.Xem mô hình chung trong bản phác thảo bên dưới về cách bu lông nhận được mô-men xoắn theo trình tự chéo.Bắt đầu với vòng trong hoặc vòng ngoài.Thực hiện mô-men xoắn theo chiều ngang của tất cả các bu lông đến 30% mô-men xoắn siết.Sau đó lặp lại mô-men xoắn theo chiều ngang đến 80% mô-men xoắn siết.Cuối cùng là mô-men xoắn chéo đến 100% mô-men xoắn siết.
Các thông số hiệu suất của dòng SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc. (℃) |
Bản thân- khóa |
Trọng lượng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng |
204 |
Các ứng dụng
Có nhiều ứng dụng trong đó ổ quay có thể được sử dụng, chính vì nó rất thích hợp cho các ứng dụng yêu cầu tải để duy trì công suất và mômen quay.
Truyền động quay vòng được sử dụng rộng rãi trong khu vực hàng không vũ trụ, hệ thống năng lượng mặt trời, tuabin gió, hệ thống phát sóng vệ tinh và máy móc kỹ thuật như cần cẩu xe tải và thang máy người, v.v. Những năm gần đây, nó đã được sử dụng thịnh vượng trong các hệ thống phát điện quang điện, xe đặc biệt, xe tải hạng nặng màn phẳng, cần cẩu container, xe tải gắn cẩu, cần trục ô tô và các phương tiện bay trên không, cần trục, cần trục giàn, trạm phong điện nhỏ, thông tin liên lạc không gian, bộ thu vệ tinh, v.v.
