Thông tin chi tiết sản phẩm:
|
| Vật chất: | 50 triệu, 42CrMo | Worm Gear phản ứng dữ dội: | 0,1 độ |
|---|---|---|---|
| Tỉ số truyền: | 57: 1 | Mô-men xoắn đầu ra định mức: | 5060 Nm |
| Giữ mô-men xoắn: | 40 kNm | Mô-men xoắn nghiêng: | 5 kNm |
| Màu tiêu chuẩn: | RAL 9006 | Tải trọng: | 200 ~ 800 kg |
| Làm nổi bật: | chia lưới bánh răng Truyền động quay nhỏ,Truyền động quay vòng theo dõi năng lượng mặt trời có độ bền cao,truyền động quay vòng bánh răng sâu |
||

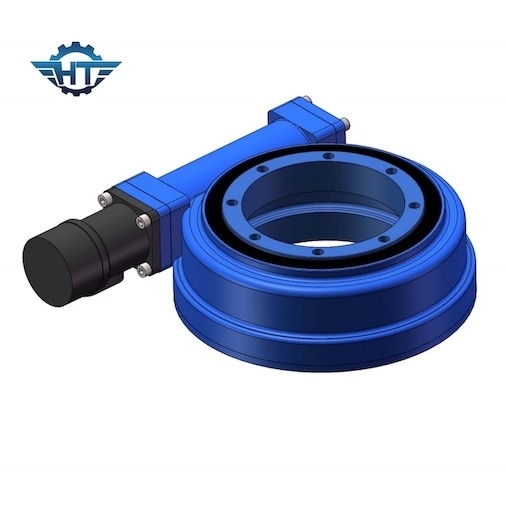

Trục quay ngang SE7 kèm theo nhà ở cho máy theo dõi mặt trời năng lượng mặt trời năng lượng mặt trời một trục
Mô tả ổ đĩa có kiểu dáng nhà ở kèm theo
Bộ truyền động quay bánh răng sâu của Hangtuo nổi bật với sâu bao bọc tốt và chia lưới bánh răng và tiếp xúc nhiều răng giúp bộ truyền động quay vòng có mô-men xoắn trở lại cao để cải thiện độ an toàn của hệ thống theo dõi năng lượng mặt trời.Nó tự khóa và có thể xoay tối đa ± 65 °.Nếu cần nhiều phạm vi lớn hơn, nó có thể được tùy chỉnh.
Dịch vụ tùy chỉnh
1. Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2. Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện, v.v.
3. Màu sắc khác nhau có sẵn dựa trên mã RAL;màu tiêu chuẩn của chúng tôi là RAL 9006.
Các thông số hiệu suất của dòng SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc. (℃) |
Bản thân- khóa |
Trọng lượng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 204 |
Các ứng dụng
Làm thế nào các bộ truyền động quay vòng hoạt động trong hệ thống theo dõi năng lượng mặt trời một trục?
Lấy ví dụ về trình theo dõi trục đơn ngang đông tây làm ví dụ, nguyên tắc của theo dõi trục đơn nằm ngang được giải thích.Trục quay của hệ thống theo dõi năng lượng mặt trời được bố trí theo hướng bắc nam.Sau đó, theo sự thay đổi của góc phương vị của mặt trời, các mô-đun quang điện được quay quanh trục quay và hướng của các mô-đun trên thiết bị theo dõi được điều chỉnh theo mức độ kích thích của ánh sáng mặt trời, làm giảm góc giữa pháp tuyến của mô-đun quang điện và ánh sáng mặt trời trực tiếp, và tăng bức xạ mặt trời trên bề mặt của mô-đun., có thể tăng hiệu quả sản xuất điện.Khả năng tạo ra năng lượng của hệ thống theo dõi trục đơn phẳng có thể tăng từ 10% đến 25% trong hầu hết các lĩnh vực.Khả năng phát điện của đơn trục bằng phẳng đông tây có thể tăng 25% ở các khu vực vĩ độ thấp, là khu vực thích ứng tốt nhất.
