Thông tin chi tiết sản phẩm:
|
| Người mẫu: | dọc 9 inch | Kết cấu: | Giảm bánh răng giun |
|---|---|---|---|
| Ứng dụng: | Hệ thống theo dõi năng lượng mặt trời | Tài xế: | Động cơ điện 24V |
| Sự bảo trì: | Rảnh rỗi | Màu sắc: | như yêu cầu |
| Chứng chỉ: | ISO9001, CE | Phản ứng dữ dội: | 0,15 ° |
| Làm nổi bật: | Truyền động trượt một trục 24V VE9,Truyền động quay cho máy theo dõi năng lượng mặt trời 360 độ,Động cơ truyền động quay 360 độ |
||

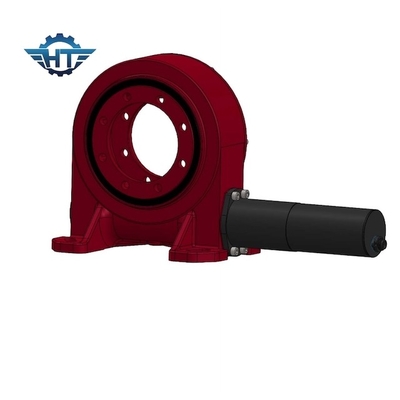

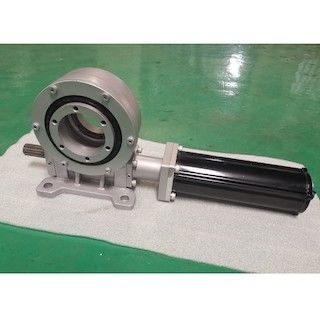

VE9 Ổ đĩa quay một trục, Dải quay vòng tròn 360 ° cho hệ thống theo dõi năng lượng mặt trời
Mô tả ổ đĩa Worm Gear Slew
1. Sử dụng phớt dầu khung để tránh rò rỉ dầu hiệu quả
2. Kích thước lắp được thiết kế có thể phù hợp với nhiều ứng dụng.
3. Bảo trì dễ dàng
4. Áp dụng cấu trúc bánh răng sâu có khả năng bám dính và mô-men xoắn mạnh mẽ
5. Dừng cứng bên trong trường hợp kết nối hệ thống điều khiển phần mềm
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Trình độ) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 251 kg |
Các ứng dụng
Ổ quay có thể chịu lực dọc trục, lực hướng tâm và lực lật cùng một lúc.Ổ quay dễ lắp đặt, dễ bảo trì và tiết kiệm không gian lắp đặt ở mức độ lớn hơn.Về mặt cấu tạo, bề mặt răng chia lưới của hai bánh của ổ quay tiếp xúc thẳng hàng và khả năng chịu lực của chúng cao hơn nhiều so với cơ cấu bánh răng xoắn trục so le.Truyền động con sâu tương đương với truyền động trục vít, là loại truyền động chia lưới nhiều răng nên truyền động ổn định và tiếng ồn nhỏ.Sản phẩm này có thể được sử dụng rộng rãi trong máy móc xây dựng và các lĩnh vực năng lượng mới như xe tải hạng nặng, cần cẩu container, cần cẩu gắn trên xe tải, phương tiện làm việc trên không, hệ thống máy phát điện năng lượng mặt trời để tuần tra mặt trời, v.v.
