Thông tin chi tiết sản phẩm:
|
| Tỉ số truyền: | 31: 1 | Động cơ bánh răng: | Xe máy điện |
|---|---|---|---|
| Nguồn gốc: | Thường Châu, Trung Quốc | Kết cấu: | Worm Gears |
| Tuổi thọ: | 30 năm | Gói vận chuyển: | Hộp bằng gỗ |
| Sử dụng: | Hệ thống theo dõi năng lượng mặt trời một trục | Bảo vệ bằng cấp: | IP66 |
| Làm nổi bật: | Zero Backlash Ổ quay nhỏ,CSP CPV ổ quay nhỏ,Zero backlash Ổ quay một trục |
||

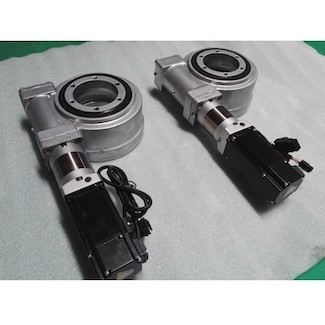

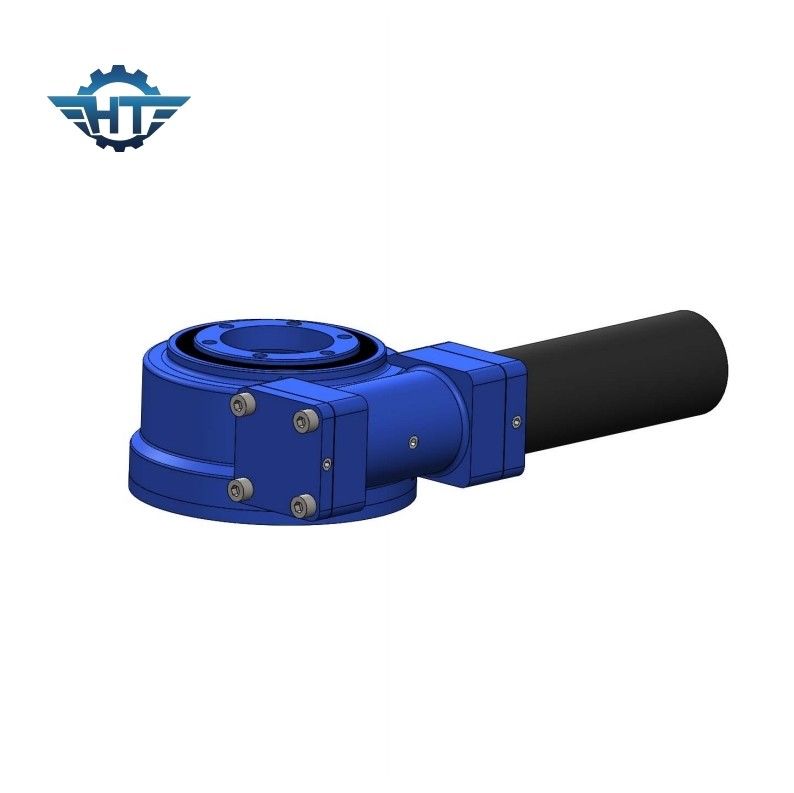

SE3 Zero Backlash Hourglass Worm Gear Drive For One Axis Solar Tracking System
Mô tả bộ bánh răng giun
Bộ truyền động quay vòng trục đơn SE là một thành phần quan trọng trong cả hệ thống theo dõi năng lượng mặt trời trục đơn và hệ thống theo dõi năng lượng mặt trời trục kép.Bên cạnh đó, với khả năng phản ứng dữ dội và hoàn hảo, nó cũng có thể được ứng dụng trong hệ thống CSP và CPV, năng lượng gió, ăng ten cần phản ứng dữ dội cao hơn.
Máy theo dõi năng lượng mặt trời một trục là gì
Trình theo dõi một trục định hướng các mô-đun PV dọc theo một trục quay, di chuyển theo chiều ngang từ đông sang tây khi mặt trời di chuyển.Việc di chuyển các mô-đun PV này yêu cầu bộ giảm tốc cung cấp cả mô-men xoắn giữ tải và quay - điều mà chỉ một bộ truyền động quay vòng chuyên dụng cao mới có thể cung cấp.Các bộ truyền động quay vòng được ứng dụng theo công nghệ với sâu đồng hồ cát có thể tham gia vào số lượng răng lớn hơn trên đường bước của vòng bánh răng, cung cấp sức mạnh, độ bền và hiệu suất tối đa.Điều này đảm bảo thiết bị theo dõi có tuổi thọ trường dài nhất có thể với ít thời gian ngừng hoạt động hoặc chi phí bảo trì nhất.
Các thông số hiệu suất của dòng SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc. (℃) |
Bản thân- khóa |
Trọng lượng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 204 |
Các ứng dụng
Có bốn loại hệ thống theo dõi tự động quang điện mặt trời được sử dụng rộng rãi, bao gồm theo dõi trục đơn nằm ngang, theo dõi trục đơn nghiêng cột đôi, theo dõi trục đơn dọc và theo dõi trục kép, trong đó theo dõi trục đơn nằm ngang và theo dõi trục đơn nghiêng, theo dõi trục đơn dọc chỉ Một bậc tự do quay và theo dõi trục kép có hai bậc tự do quay.
Chiến lược kiểm soát theo dõi được áp dụng bởi ba hệ thống theo dõi là chiến lược kiểm soát theo dõi tích cực, tính toán vị trí của mặt trời trên bầu trời và kiểm soát hướng của mảng quang điện.Hệ thống theo dõi tự động quang điện tích cực này có thể được áp dụng tốt hơn cho môi trường có nhiều băng giá, tuyết và cát hơn, đồng thời cũng có thể hoạt động đáng tin cậy trong các nhà máy điện quang điện không cần giám sát.
