Thông tin chi tiết sản phẩm:
|
| Vật chất: | 50Mn, 42CrMo | Người mẫu: | SDE7" |
|---|---|---|---|
| Tỉ số truyền: | 57:1 | Mô-men xoắn đầu ra định mức: | 2000 Nm |
| giữ mô-men xoắn: | 13500 Nm | Nghiêng mô-men xoắn: | 13200Nm |
| Hiệu quả: | 40% | Màu tiêu chuẩn: | RAL 9006 |
| Tải dọc trục: | 34 kN | tải xuyên tâm: | 58 kN |
| Làm nổi bật: | Ổ đĩa xoay nhỏ trục kép 24VDC,Ổ đĩa xoay nhỏ động cơ chải,Ổ đĩa xoay nhỏ 2000 Nm |
||

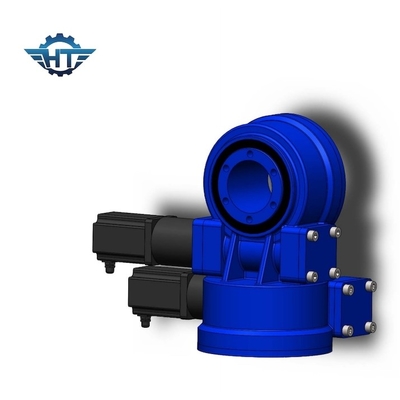

Ổ đĩa xoay trục kép nhỏ với động cơ chải 24VDC cho hệ thống theo dõi năng lượng mặt trời
Ổ đĩa xoay nhỏ Mô tả
Ổ đĩa xoay của Hangtuo cung cấp tỷ lệ lớn trong một giai đoạn sang số duy nhất, được tối ưu hóa cho trọng lượng so với hiệu suất.Các ổ trục và bánh răng được lắp ráp thành một vỏ cấu hình thấp, tự giữ và sẵn sàng lắp đặt, cho phép sản phẩm phản ứng với tất cả các lực hướng trục và hướng tâm, đồng thời tạo ra các khoảnh khắc nghiêng trong các ứng dụng khó khăn nhất.Những sản phẩm có khả năng thích ứng cao này cũng có khả năng chống sốc mạnh, hiệu suất lâu dài, xoay trơn tru, bảo vệ ổ trục và các tùy chọn ổ đĩa kín.Tất cả các lợi ích kỹ thuật, kết hợp với các tiêu chuẩn chất lượng hàng đầu trong ngành, làm cho các sản phẩm của Hangtuo trở thành ứng cử viên lý tưởng cho các ứng dụng hạng nặng, quan trọng về hiệu suất.
Thông số ổ đĩa xoay mô hình SDE
| Thông số hiệu suất mô hình SDE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Nghiêng mô-men xoắn (kN.m) |
Mô-men xoắn giữ (kN.m) | Tải trọng dọc trục (kN) | Tải trọng xuyên tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (bằng cấp) |
địa chỉ IP |
làm việc Tép (℃) |
tự khóa | Trọng lượng (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | Đúng | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | Đúng | 34kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | Đúng | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | Đúng | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | Đúng | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | Đúng | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | Đúng | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | Đúng | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | Đúng | 705kg |
Nguyên lý làm việc của ổ đĩa xoay
Con sâu được điều khiển bởi động cơ, điều khiển vòng ngoài của vòng xoay để quay;vòng ngoài tạo ra mô-men xoắn thông qua mặt bích và vòng trong của vòng xoay được cố định trong vỏ.Ổ đĩa xoay có khả năng tự khóa ngược vì ổ bánh răng sâu có đặc tính tự khóa ngược.
Bảng chú giải các thông số chính
Momen xoắn nghiêng: Mô-men xoắn là tải trọng nhân với khoảng cách giữa vị trí tải trọng và tâm ổ trục xoay.Nếu qorque được tạo ra bởi tải và khoảng cách lớn hơn mô-men xoắn mô-men nghiêng định mức, ổ đĩa xoay sẽ bị lật.
Tải trọng xuyên tâm:Tải thẳng đứng vào trục của ổ trục xoay
Tải dọc trục:Tải song song với trục của ổ trục xoay
Giữ mô-men xoắn:Đó là mô-men xoắn ngược. Khi ổ đĩa quay ngược lại và các bộ phận không bị hỏng, Mô-men xoắn cực đại đạt được được gọi là mô-men xoắn giữ.
tự khóa:Chỉ khi được tải, ổ đĩa xoay không thể quay ngược lại và do đó được gọi là tự khóa.
Dịch vụ tùy chỉnh
1. Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2. Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện, v.v.
3. Màu sắc khác nhau có sẵn dựa trên mã RAL;màu tiêu chuẩn của chúng tôi là RAL 9006.
