Thông tin chi tiết sản phẩm:
|
| Tỉ số truyền: | 51: 1 | Worm Gear phản ứng dữ dội: | 0,15 ° |
|---|---|---|---|
| Mô-men xoắn đầu ra định mức: | 7344 Nm | Giữ mô-men xoắn: | 60 kN.m |
| Mô-men xoắn nghiêng: | 10 kN.m | Hiệu quả: | 40% |
| Màu sắc: | như yêu cầu | cách vận chuyển: | bằng đường biển, đường hàng không, đường sắt, tốc hành |
| Làm nổi bật: | Bộ truyền động dạng cuộn nhỏ kép,bộ truyền động dạng cuộn nhỏ VE7,bộ truyền động dạng vòng quay VE7 |
||

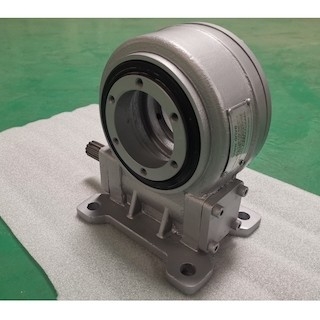

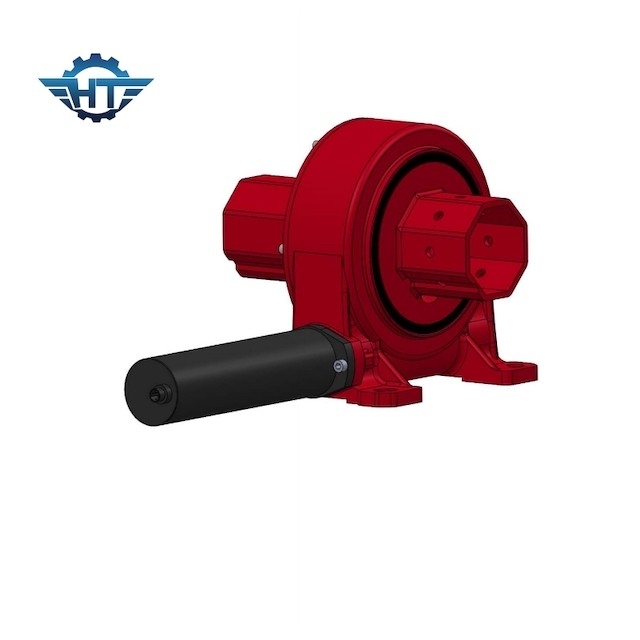

VE7 Double Enveloping Small Slewing Drives cho các bộ theo dõi năng lượng mặt trời một trục nằm ngang
Sử dụng công nghiệp Worm và ổ đĩa quay bánh răng Mô tả
Ổ trượt có độ tin cậy cao, nó được thiết kế và thử nghiệm để đảm bảo tuổi thọ 30 năm.Vì vậy, tất cả các nguyên liệu thô phải đáp ứng các tiêu chuẩn theo yêu cầu của hệ thống theo dõi năng lượng mặt trời.Chúng tôi thực hiện kiểm soát chất lượng âm thanh để đảm bảo sản phẩm có chất lượng cao, đáng tin cậy và chi phí thấp cùng một lúc.
Ổ đĩa quay có hiệu suất cao.Nó được trang bị công nghệ con sâu đồng hồ cát để cung cấp cho hộp số sức mạnh và sức mạnh to lớn, tối đa hóa khả năng giữ tải cũng như tăng hiệu quả và độ chính xác.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Trình độ) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 251 kg |
Các ứng dụng
Các ứng dụng truyền động trượt bao gồm thiết bị theo dõi năng lượng mặt trời, tuabin gió, ăng ten, vệ tinh, cần cẩu xe tải, thang máy người, thiết bị tiện ích, phụ kiện thiết bị thủy lực, thiết bị công cụ dầu, thiết bị xử lý lốp, máy đào và thang máy ô tô, v.v.
Hỏi & Đáp
Làm thế nào để chọn các ổ xoay phù hợp?
Trong quá trình lựa chọn và tính toán ổ quay, chúng ta cần lưu ý rằng ổ quay thường chịu tác dụng tổng hợp của lực dọc trục Fa, lực hướng tâm Fr và mômen lật M trong quá trình sử dụng.Đối với các ứng dụng khác nhau, do chế độ làm việc của động cơ chính và các dạng kết cấu khác nhau, tổ hợp của ba tải trên sẽ thay đổi, đôi khi nó có thể là tác động chung của hai tải và đôi khi nó chỉ là tác động duy nhất của một lần tải.
Có hai loại phương pháp lắp đặt cho vòng bi quay: lắp đặt kiểu ghế và lắp đặt kiểu treo.
Theo thông tin cung cấp từ các mẫu sản phẩm, đường cong khả năng chịu lực tĩnh có thể được sử dụng để lựa chọn sơ bộ ổ trục quay theo phương pháp lựa chọn và tính toán của ổ trục quay, sau đó xác nhận với bộ phận kỹ thuật của công ty chúng tôi.Chúng tôi cũng có thể cung cấp cho công ty chúng tôi thông tin liên quan về ứng dụng của vòng bi quay, và công ty chúng tôi sẽ thiết kế và lựa chọn chúng.
