Thông tin chi tiết sản phẩm:
|
| Hộp giảm tốc quay: | VE5 " | Tỉ số truyền: | 37: 1 |
|---|---|---|---|
| Nguồn gốc: | TRUNG QUỐC | Ứng dụng: | Hệ thống theo dõi năng lượng mặt trời PV |
| Hiệu quả: | 40% | Màu sắc: | như yêu cầu |
| Sự bảo đảm: | 10 năm | Chứng chỉ: | ISO9001, CE |
| Làm nổi bật: | Hệ thống truyền động quay dọc VE5,Hộp số truyền động quay vòng tỷ số 37 1,Hệ dẫn động quay vòng điện VE5 |
||

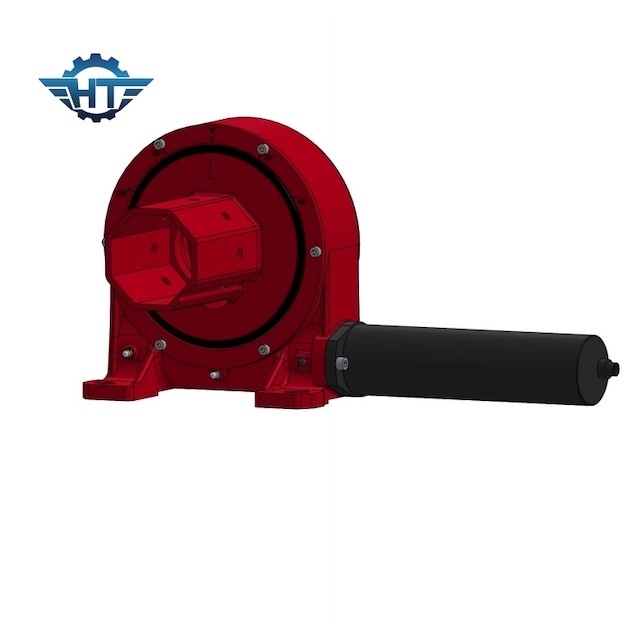

Hệ thống truyền động quay dọc VE5 với Tỷ số truyền 37: 1 Hộp số cho hệ thống theo dõi năng lượng mặt trời PV
Mô tả Enveloping Worm Gear

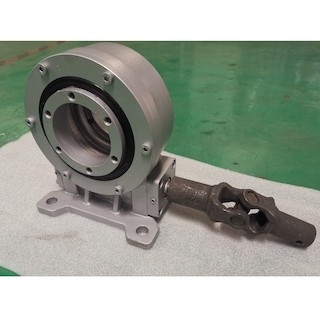

Truyền động quay vòng bao quanh là một loại sản phẩm truyền động và quay mới.Nó thường được gọi là ổ quay hoặc ổ trục quay, thường bao gồm sâu bao kép, bánh răng, vỏ, động cơ và các thành phần khác.Vì các thành phần cốt lõi là sâu bao bọc kép, nó có thể ăn khớp với bánh răng chặt chẽ hơn và đạt được sự tiếp xúc nhiều răng, do đó cải thiện độ chính xác và mô men xoắn giữ.Chúng có thể đồng thời chịu được lực dọc trục, lực hướng tâm và mômen lật ngược.So với các sản phẩm quay truyền thống, ổ quay mới có tính năng lắp đặt dễ dàng, bảo trì dễ dàng và không gian lắp đặt rộng rãi hơn.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Trình độ) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 251 kg |
Bảo trì
Vòng bi quay là một thành phần quan trọng của cấu trúc quay vòng cơ học.Để duy trì hoạt động hiệu quả cao của máy dưới tải trọng cao và môi trường khắc nghiệt, hiệu suất tốt của ổ trục quay là một trong những đảm bảo cơ bản quan trọng của nó.
Mòn và rách là một trong những hư hỏng phổ biến.Vì vậy, để giảm tốc độ mòn của ổ trục quay, cần phải làm công việc bôi trơn tương ứng.
Ổ trục quay phải thường xuyên được đổ mỡ bôi trơn theo môi trường làm việc.Ổ quay đã được bôi trơn đầy đủ tại nhà máy.Trong giai đoạn sau, dầu mỡ nên được bổ sung hoặc thay thế tùy theo tần suất sử dụng.Trong môi trường làm việc đặc biệt, như vùng nhiệt đới, độ ẩm cao, bụi bẩn, nhiệt độ thay đổi lớn và làm việc liên tục, chu kỳ bôi trơn cần được rút ngắn.Khi thêm dầu mỡ vào nó, nó nên được thực hiện trong điều kiện ổ trục quay quay chậm.Khi mỡ tràn ra khỏi phớt có nghĩa là đã hoàn thành việc lấp đầy, khi mỡ tràn sẽ tạo thành màng và hoạt động như một chất làm kín.
Ổ trục quay cần được đổ đầy mỡ mới trước và sau khi được đặt trong một thời gian dài, và từ từ xoay ổ trục quay để làm đầy đều.
Để bôi trơn ổ trục quay không chỉ cần chú ý đến cách thức, cách làm mà còn phải lựa chọn loại dầu bôi trơn thích hợp.Ví dụ, chất lượng của dầu mỡ kém và bị lão hóa, và việc lựa chọn chất bôi trơn sai sẽ làm trầm trọng thêm sự mài mòn của ổ trục quay.
