Thông tin chi tiết sản phẩm:
|
| Phạm vi trượt tuyết: | phạm vi vòng tròn đầy đủ | Vật chất: | 42CRMN hoặc 50 triệu |
|---|---|---|---|
| Ứng dụng: | Hệ thống theo dõi đơn | Thời hạn bảo hành: | 10 năm |
| Màu sắc: | Khách hàng yêu cầu | Cách vận chuyển: | bằng đường biển, đường hàng không, đường sắt, tốc hành |
| Động cơ: | Động cơ điện | Tính năng: | Tự khóa |
| Làm nổi bật: | Bộ truyền động bánh răng dạng xoắn kép được bao bọc,bộ truyền động bánh răng dạng côn Worm 50Mn,bộ truyền động vòng quay CSP |
||

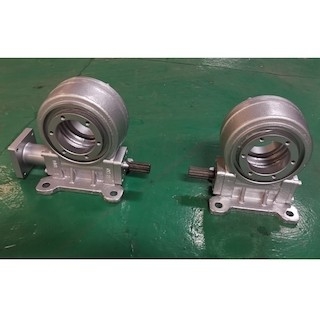

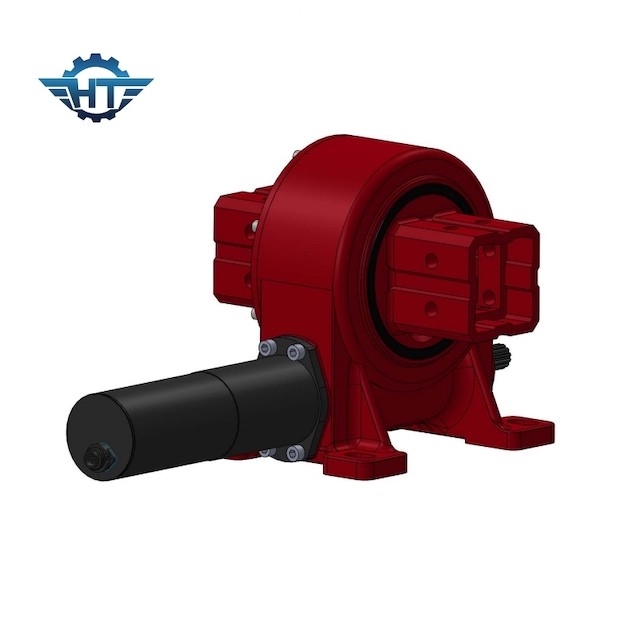

VE9 Double Enveloped Worm Gear Slew Drive for Solar Panel Single Tracking System
Mô tả ổ đĩa Worm Gear Slew
Bộ truyền động xoay của chúng tôi là sản phẩm theo dõi không cần bảo trì hai bao.Bộ truyền cấu trúc bao kép có ưu điểm là độ chính xác cao, hiệu quả cơ học cao, độ mất độ chính xác nhỏ và tuổi thọ dài hơn.Ngoài ra, xét đến những môi trường khắc nghiệt như sa mạc hoang vu và suy nghĩ của khách hàng, việc sử dụng sáng tạo thiết kế cơ chế kín hoàn toàn giúp sản phẩm có thể không cần bảo dưỡng trong suốt vòng đời sản phẩm và tiết kiệm rất nhiều chi phí bảo trì cho khách hàng.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Trình độ) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 251 kg |
Các ứng dụng
Bộ truyền động quay vòng có thể được sử dụng trong bất kỳ trường hợp nào yêu cầu quay toàn bộ và yêu cầu tốc độ thay đổi.Khi cần truyền lực mômen xoắn lớn hơn, truyền chuyển động có độ chính xác cao hơn, hoặc lựa chọn cơ cấu yêu cầu cao độ chắc chắn và toàn vẹn của kết cấu thân xe, thì bộ truyền động quay vòng là giải pháp tốt nhất.
Các ứng dụng phổ biến hơn nói chung là cấu trúc quay tròn của máy móc xây dựng và kỹ thuật, cũng như năng lượng mặt trời, năng lượng gió và các máy móc theo dõi tự động dài hạn khác nhau.Dễ dàng thực hiện điều khiển kỹ thuật số nên có nhiều ứng dụng trong lĩnh vực rô bốt công nghiệp.
