Thông tin chi tiết sản phẩm:
|
| Động cơ truyền động quay: | 24VDC | Tốc độ: | Tùy chỉnh |
|---|---|---|---|
| NHÀ Ở: | Kèm | Thể loại: | Loại đơn dọc |
| Vật chất: | 42CrMo hoặc 50Mn | Sự bảo đảm: | 5 ~ 10 năm |
| Ứng dụng: | Hệ thống theo dõi năng lượng mặt trời | Gói vận chuyển: | HỘP GỖ DÁN |
| Làm nổi bật: | Hệ thống truyền động quay vòng bao quanh VE3,Hệ thống truyền động quay vòng bao quanh trục đơn,Hệ thống truyền động quay vòng bằng năng lượng mặt trời VE3 |
||

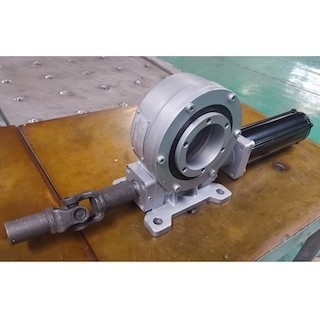

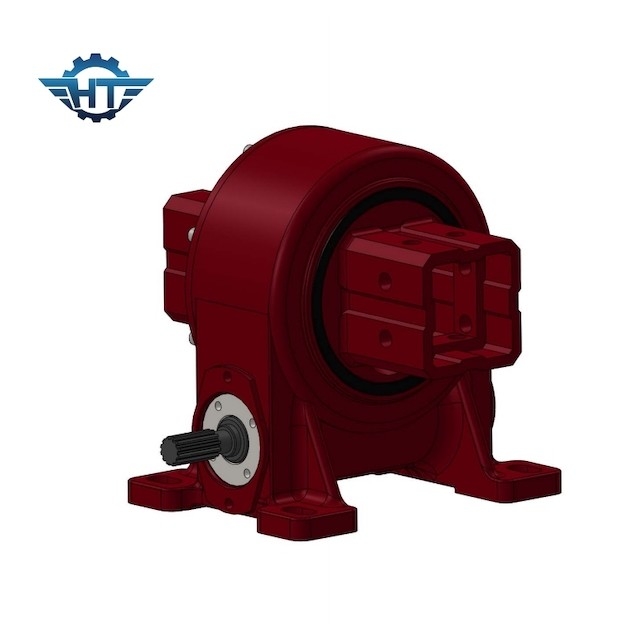

VE3 Enveloping Worm Gear Hộp quay một trục cho hệ thống theo dõi năng lượng mặt trời
Mô tả Hộp số Truyền động Slew
Hộp số truyền động dạng trơn được trang bị công nghệ con sâu đồng hồ cát cho mô-men xoắn bánh răng tối đa và chuyển động quay mượt mà nhất.Chúng tôi cung cấp các mô hình truyền động quay vòng khác nhau với khả năng tải thời điểm khác nhau.Các ổ quay tiêu chuẩn được trang bị với một vỏ mở và một trục sâu đồng hồ cát tự khóa.Khi đầu vào của nguồn điện trở về trạng thái trung tính, trục con sâu sẽ khóa tải vào vị trí mà không yêu cầu bất kỳ thiết bị hãm bên ngoài nào.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Trình độ) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 251 kg |
Cài đặt
Chuẩn bị cài đặt
1 Kiểm tra bộ giảm tốc quay xem có bị hư hỏng vật lý không.Làm sạch bộ giảm tốc quay và các giá đỡ kết nối.Làm sạch bề mặt chịu lực của các tạp chất (như mạt sắt, gờ, sơn, xỉ hàn, v.v.).
2 Vui lòng làm theo hướng dẫn dưới đây để lau dầu chống rỉ trên bề mặt lắp của hộp giảm tốc quay.
2.1 Sử dụng dung dịch tẩy rửa (như dầu diesel, xăng, v.v.) để làm sạch bên ngoài bề mặt lắp đặt.Chất lỏng làm sạch không thể làm hỏng tính năng của phớt cao su;
2.2 Vui lòng tuân thủ các quy định về việc sử dụng chất lỏng tẩy rửa (chẳng hạn như quy định của nhà sản xuất, bảo vệ người lao động, bảo vệ môi trường, v.v.).
2.3 Không thể nới lỏng các bu lông định vị trong quá trình lắp đặt và chỉ có thể tiến hành lắp đặt sau khi các bu lông vận chuyển được tháo ra.
