Thông tin chi tiết sản phẩm:
|
| Mô hình: | SE1 | Giữ mô-men xoắn: | 1800 Nm |
|---|---|---|---|
| Mô-men xoắn nghiêng: | 1000 Nm | Đầu ra mô-men xoắn: | 400 Nm |
| Tải trục tĩnh: | 22 kN | Tải xuyên tâm tĩnh: | 12 kN |
| Nguyên liệu thô: | QT | Cân nặng: | 6 kg |
| Làm nổi bật: | solar slew drive,slewing drive for solar tracking system |
||
Hiệu suất cao Ổ đĩa nhỏ cỡ nhỏ cho năng lượng tái tạo bằng năng lượng mặt trời
Mô tả Ổ đĩa quay cỡ nhỏ

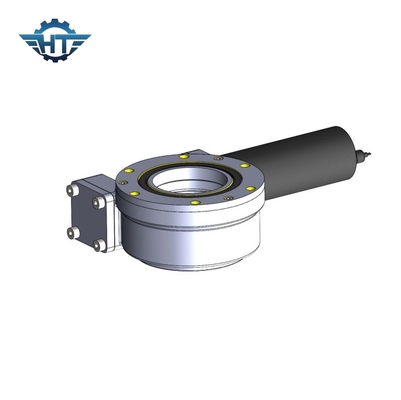

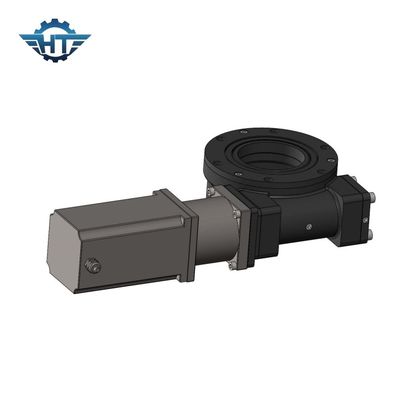

Thiết bị truyền động quay vòng là một cơ cấu truyền động giảm tốc quay vòng theo chu vi tích hợp một nguồn năng lượng truyền động.Thiết bị truyền động quay vòng sử dụng vòng bi quay vòng như một bộ phận truyền lực và một phần đính kèm cơ chế.Nguồn truyền động và vỏ, và vòng khác được sử dụng làm cả bộ truyền động và đế kết nối của bộ phận làm việc được dẫn động, do đó bản thân ổ trục quay là một kết nối quay vòng toàn chu vi, đồng thời là nguồn động lực và ổ trục chính các bộ phận truyền động làm cho nó trở thành một cơ cấu truyền động giảm tốc đa năng tích hợp các chức năng quay, giảm tốc và dẫn động, đồng thời có kết cấu đơn giản, thuận tiện trong chế tạo và bảo dưỡng.Hình ảnh cho thấy hai ổ xoay điển hình.
Các thông số hiệu suất của dòng SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Mô hình |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (bằng) |
IP |
Tep làm việc. (℃) |
Bản thân- khóa |
Cân nặng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 204 |
Bảng dữ liệu ổ quay SE1
| Mô hình | SE1 |
| Tỉ lệ | 32: 1 |
| Mô-men xoắn đầu ra định mức (Nm) | 400 |
| Mô-men xoắn nghiêng (Nm) | 1000 |
| Mô-men xoắn giữ (Nm) | 1800 |
| Tải trọng trục (kN) | 22 |
| Tải trọng hướng tâm (kN) | 12 |
| Hiệu quả | 40% |
| Độ chính xác (°) | 0,1 |
| Tự khóa | Đúng |
| Trọng lượng (kg) | 6 |
| Lỗ lắp đặt | 6 * M8 |
| Đường kính vòng tròn trung tâm | Φ 40 mm |
| Lỗ bên trong | Φ 30 mm |
| Nhiệt độ làm việc | - 30 ℃ ~ ＋ 80 ℃ (mỡ đặc biệt tùy chọn được sử dụng ở những nơi lạnh hơn hoặc nóng hơn) |
| Chính sách bảo hành | 5 năm, gia hạn bảo hành có sẵn |
Khi mua một ổ quay, bạn cần biết các thông số sau:
1 mô-men xoắn
2 vòng / phút
3 bộ giảm tốc
