Thông tin chi tiết sản phẩm:
|
| Người mẫu: | VE9 " | Cài đặt: | thẳng đứng |
|---|---|---|---|
| Tỉ số truyền: | 61: 1 | Tính năng: | tự khóa ngược |
| Bưu kiện: | trường hợp ván ép | Ứng dụng: | Hệ thống theo dõi năng lượng mặt trời một trục |
| Hiệu quả: | 40% | Kích thước ống: | như yêu cầu |
| Làm nổi bật: | VE9 Worm Gear Dẫn động theo chiều dọc,Truyền động quay dọc một trục,Truyền động trượt bánh răng VE9 Worm |
||

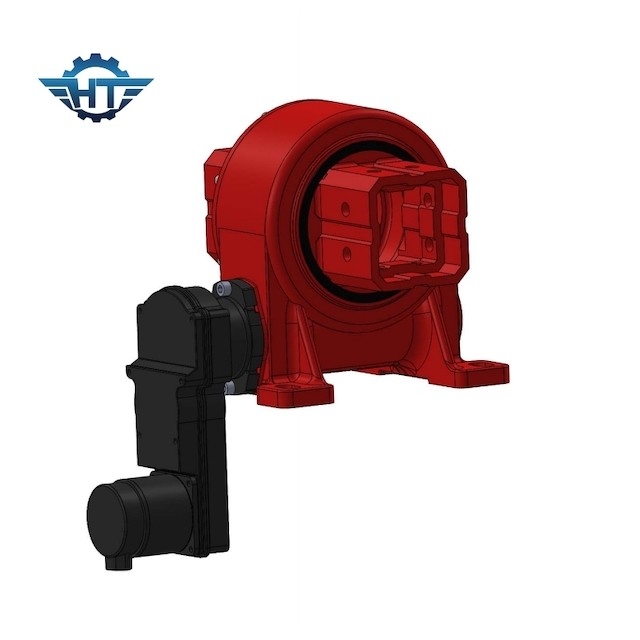

VE9 Bộ truyền động bánh răng giun tự khóa cho hệ thống theo dõi năng lượng mặt trời một trục nằm ngang
Mô tả ổ đĩa năng lượng mặt trời tự khóa
Chúng tôi được sản xuất dựa trên tiêu chuẩn được yêu cầu trong hệ thống chất lượng ISO9001.Chúng tôi có chứng nhận CE.Ổ quay có tuổi thọ cao và nó được thiết kế cho thời gian sử dụng 30 năm.
Các ổ đĩa quay dọc tự khóa bánh răng sâu 9 inch có thể có ống vuông hoặc đầu ra mặt bích.Hình vuông thường có kích thước 94 × 94 mm và chúng tôi cũng đã phát triển với kích thước ống 110 × 110 mm được sử dụng hệ thống theo dõi năng lượng mặt trời trục đơn phẳng.Kích thước có thể được tùy chỉnh dựa trên nhu cầu đặc biệt của khách hàng.Nó có cấp IP cao có thể bảo vệ ổ đĩa khỏi các điều kiện môi trường khác nhau như bụi, nước, cát và thậm chí cả nước.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Trình độ) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 251 kg |
Các ứng dụng
Hệ thống theo dõi trục dọc
Hệ thống theo dõi trục tung là một hệ thống theo dõi trục đơn hiếm gặp.Bản thân dãy quang điện có góc nghiêng cố định, dãy quang điện quay theo phương ngang với trục quay là tâm.
