Thông tin chi tiết sản phẩm:
|
| Tỉ số truyền: | 85: 1 | Gõ phím: | Gửi kèm |
|---|---|---|---|
| Ứng dụng: | Máy xây dựng | Người lái xe: | Động cơ thủy lực |
| Lớp IP: | IP66 | Màu sắc: | như yêu cầu |
| Hiệu quả: | 40% | sự chính xác: | 0,15 độ |
| Làm nổi bật: | solar tracker drive,slewing drive for solar tracking system |
||

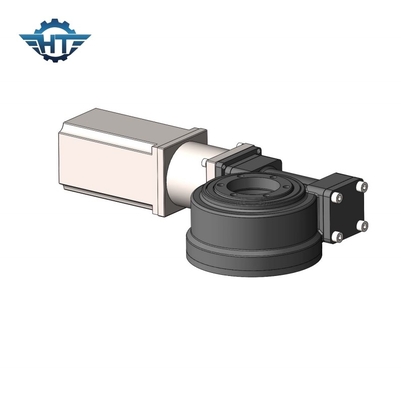

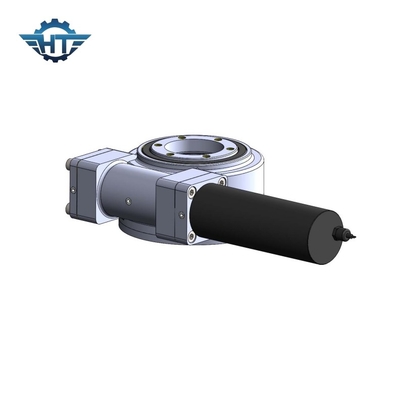

Worm được bọc quanh ổ quay nhỏ với răng làm nguội cho máy xây dựng
Mô tả ổ quay nhỏ đính kèm
Sê-ri SE là một ổ quay có vỏ bọc kèm theo với cấp độ bảo vệ bao vây IP66.Nó được thiết kế với một trục sâu đồng hồ cát với 5 răng tiếp xúc giữa vòng quay và trục sâu.Thiết kế này cung cấp một công suất mô-men xoắn giữ trở lại rất chắc chắn cho các tải nặng.Ngành công nghiệp khai thác mỏ, ngành công nghiệp xi măng và nhiều ngành công nghiệp khác có nhiều ô nhiễm môi trường hạt mịn thích ổ đĩa này vì độ kín của nó.Nó cũng là sự lựa chọn cho hầu hết các công trình lắp đặt ngoài trời chịu mưa lớn và tuyết vì nó được che chắn tốt so với các thiết kế khác.
Các thông số hiệu suất của dòng SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Mô hình |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (bằng) |
IP |
Tep làm việc. (℃) |
Bản thân- khóa |
Cân nặng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 204 |
Ứng dụng
Bộ truyền động Worm đã được chứng minh là hiệu quả trong nhiều máy móc và thiết bị, trong các ứng dụng khác nhau và các điều kiện hoạt động khác nhau, chẳng hạn như: nền tảng xây dựng và lắp ráp, vị trí buồng lái trong máy móc lâm nghiệp, thiết bị xử lý vật liệu, định vị hệ thống năng lượng mặt trời, điều khiển cấu trúc thượng tầng và các ứng dụng vận hành của máy móc xây dựng, cần trục công nghiệp, v.v.
Thuận lợi
1. Sử dụng phớt dầu khung để tránh rò rỉ dầu hiệu quả
2. Kích thước lắp được thiết kế có thể phù hợp với nhiều ứng dụng.
3. Bảo trì dễ dàng
4. Áp dụng cấu trúc bánh răng sâu có khả năng bám dính và mô-men xoắn mạnh mẽ
