Thông tin chi tiết sản phẩm:
|
| Người mẫu: | 9 inch | Tỉ số truyền: | 61: 1 |
|---|---|---|---|
| Hiệu quả: | 40% | Chính xác: | dưới 0,1 độ |
| Người lái xe: | Động cơ điện / động cơ thủy lực / động cơ servo | Loại hình: | Gắn dọc |
| Đăng kí: | Hệ thống theo dõi đơn phẳng | màu sắc: | Như yêu cầu |
| Làm nổi bật: | solar tracker drive,slewing drive for solar tracking system |
||

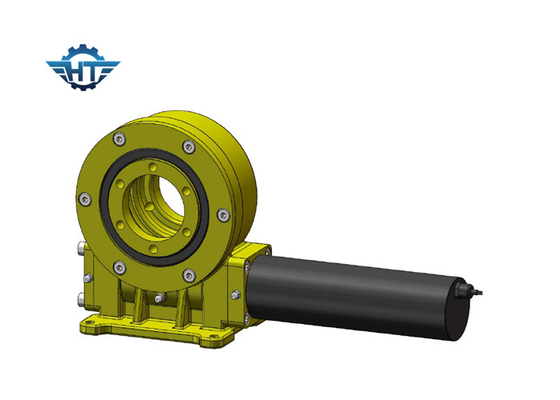

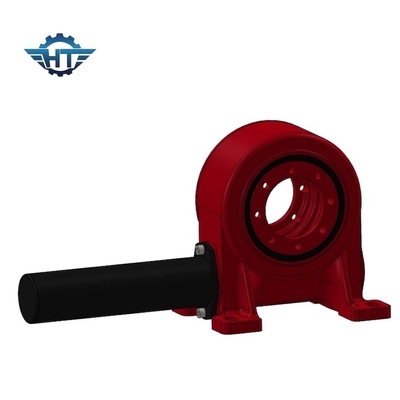

Hệ thống truyền động quay dọc kèm theo VE9 với tính năng tự khóa cho hệ thống theo dõi đơn phẳng
Mô tả ổ đĩa quay dọc
Tên của truyền động quay vòng không thống nhất, nó còn được gọi là: bánh răng quay, ổ quay, trục truyền động quay, thiết bị truyền động quay, ổ quay, bánh răng quay và bộ truyền động quay.Hiện tại, phần lớn các thiết bị như vậy được gọi là ổ quay.
Chuyển động ổ quay của chúng tôi có thể giảm tiêu thụ điện năng.Nó có thể chịu được tải trọng dọc trục, tải trọng hướng tâm và mômen lật.Nó có tính năng dễ dàng lắp đặt, bảo trì dễ dàng và tiết kiệm không gian lắp đặt ở một mức độ lớn hơn.
Ứng dụng của nó bao gồm hệ thống năng lượng mặt trời, hệ thống lái xe đặc biệt, xe tải màn hình phẳng hạng nặng, cần cẩu container, cần cẩu gắn trên xe tải, cần cẩu ô tô và các phương tiện trên không, cần trục, cần cẩu giàn, trạm năng lượng gió nhỏ, thông tin liên lạc không gian, bộ thu vệ tinh, v.v. .
Cấu hình chung là động cơ giảm tốc hành tinh DC hoặc động cơ giảm tốc xoay chiều trong ngành công nghiệp quang điện mặt trời trong khi động cơ thủy lực như động cơ truyền động bằng năng lượng trong máy móc xây dựng.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Bằng cấp) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 251 kg |
Thuận lợi
1. Mô men lật ngược mạnh dựa trên vòng xoay
2. Thông qua ổ sâu bao bọc
3. Truyền động tải lớn hơn để sử dụng tiếp xúc nhiều răng
4. Chức năng tự khóa tĩnh tốt hơn
