Thông tin chi tiết sản phẩm:
|
| Mô hình: | SE1 ~ SE25 | Tỉ số truyền: | 31: 1 ~ 150: 1 |
|---|---|---|---|
| Ứng dụng: | Hệ thống theo dõi mặt trời ngoài trời | Nguồn gốc: | Thường Châu, Trung Quốc |
| Giấy chứng nhận: | ISO9001 / CE | Cài đặt: | Ngang và dọc |
| Sự bảo trì: | Dễ dàng | Màu sắc: | như yêu cầu |
| Phản ứng dữ dội: | Dưới 0,15 độ | ||
| Làm nổi bật: | solar tracker drive,solar slew drive |
||

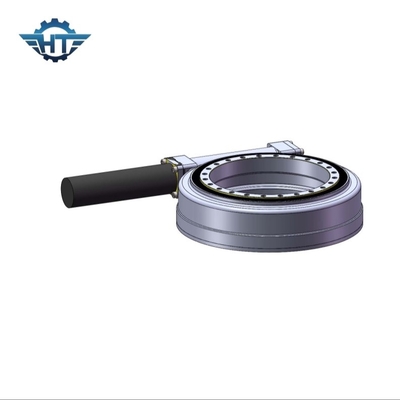

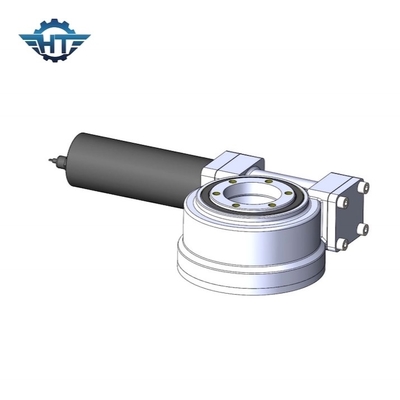

Tiếp điểm nhiều răng Ổ quay nhỏ cho hệ thống theo dõi mặt trời ngoài trời có mô-men xoắn cao
Mô tả Ổ quay nhỏ
Truyền động quay vòng là một hộp số có thể giữ tải trọng hướng tâm và hướng trục một cách an toàn, cũng như truyền một mô-men xoắn để quay.Sự quay có thể theo một trục hoặc nhiều trục với nhau.Bộ truyền động vòng quay được chế tạo bằng cách sản xuất bánh răng, vòng bi, vòng đệm, vỏ, động cơ và các thành phần phụ trợ khác và lắp ráp chúng thành một hộp số hoàn chỉnh.
Bộ truyền động quay vòng có độ chính xác cao để cung cấp một tỷ lệ lớn các bánh răng một cấp.Vòng bi và bánh răng được lắp ráp thành một hộp nhỏ, khép kín và sẵn sàng lắp đặt để tối ưu hóa trọng lượng và hiệu suất.Các sản phẩm có khả năng thích ứng cao này cũng có khả năng chống sốc mạnh mẽ, hiệu suất tuổi thọ cao và quay trơn tru, bảo vệ ổ trục và các tùy chọn ổ kín.Là một nhà sản xuất ổ quay có kinh nghiệm, chúng tôi có khả năng cung cấp các ổ quay chất lượng cao.
Các thông số hiệu suất của dòng SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Mô hình |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (bằng) |
IP |
Tep làm việc. (℃) |
Bản thân- khóa |
Cân nặng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 204 |
Các ứng dụng
Ứng dụng truyền động quay vòng phổ biến nhất cho hệ thống truyền động quay vòng trục kép là các thiết bị theo dõi năng lượng mặt trời hai trục, chẳng hạn như máy bay trực thăng và quang điện tập trung (CPV), và các đĩa vệ tinh hoặc radar.Các ứng dụng khác bao gồm thang máy ô tô, bộ định vị cánh tay robot và thiết bị sân khấu.
