Thông tin chi tiết sản phẩm:
|
| Vật chất: | 50 triệu, 42CrMo | Mô hình: | SE14 " |
|---|---|---|---|
| Tỉ số truyền: | 85: 1 | Mô-men xoắn đầu ra định mức: | 6550 Nm |
| Giữ mô-men xoắn: | 68000 Nm | Mô-men xoắn nghiêng: | 54200 Nm |
| Tải dọc trục: | 680 kN | Tải xuyên tâm: | 230 kN |
| Làm nổi bật: | high load hydraulic slew drive,se14 hydraulic slew drive,hydraulic dual axis slew drive |
||

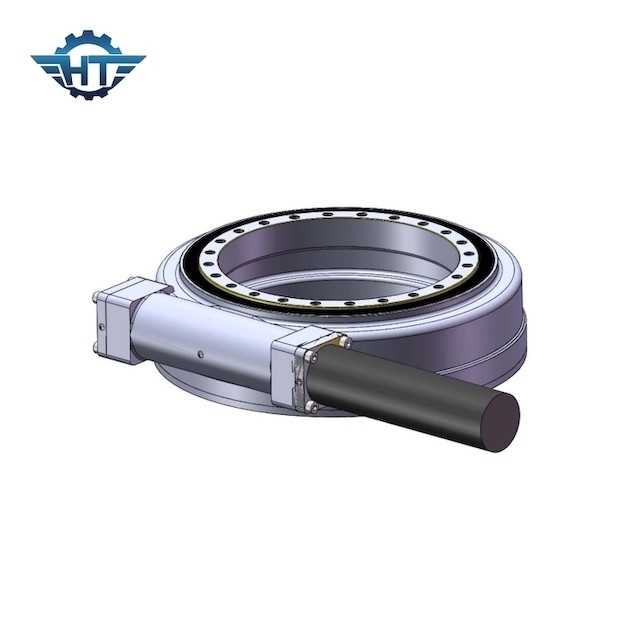

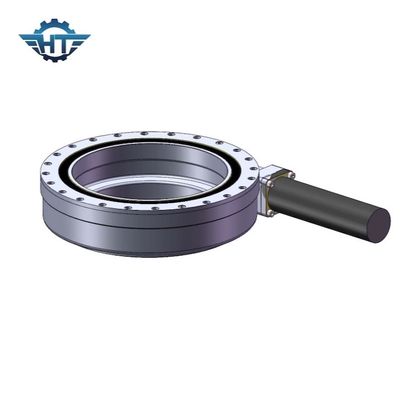

Bộ truyền động thủy lực có tải trọng cao cho máy vận chuyển mô-đun tự hành
Mô tả ổ đĩa thủy lực
Ứng dụng phẳng thủy lực tự hành
SPMT là viết tắt của Máy vận chuyển mô-đun tự hành và được biết đến là Máy vận chuyển mô-đun tự hành, còn được gọi là mặt phẳng thủy lực tự hành.Được sử dụng chủ yếu trong vận tải hạng nặng, lớn, cao, kết cấu đặc biệt, ưu điểm của nó chủ yếu là linh hoạt, dễ dàng xếp dỡ, theo khối lượng và trọng lượng của người chuyên chở, hàng loạt kết hợp tự do, kỷ lục vận chuyển tối đa hơn 15.000 tấn.SPMT được sử dụng rộng rãi trong sản xuất thiết bị, dầu khí, hóa chất, dầu ngoài khơi, xây dựng cầu và các lĩnh vực khác.
Gọi tắt là "Cross-car".Một máy móc đặc biệt được sử dụng trong các bến container hoặc trên một bãi.Nó có thể được sử dụng để xếp dỡ container theo chiều ngang, cũng như mã bãi, và làm nhiều loại phương tiện thay thế, là một loại máy móc đa năng.Khi vận chuyển ngang, tốc độ chung là 23 km / h;Lên đến 32 km.Nó được đặc trưng bởi tính cơ động tốt và bán kính quay vòng của xe nhỏ;Có toa chéo đơn, đôi, ba và bốn tầng với sức chứa chất đống.Hình minh họa cho thấy phương tiện vận tải ngang một lớp chủ yếu dùng để xếp dỡ hàng ngang, không thể xếp chồng lên nhau container, nhưng có thể thay thế trên khung gầm ô tô hoặc phương tiện đường sắt, độ ổn định tốt hơn, tốc độ có thể được cải thiện.
Các thông số hiệu suất của dòng SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Mô hình |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (bằng) |
IP |
Tep làm việc. (℃) |
Bản thân- khóa |
Cân nặng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 204 |
Đặc trưng
1. Loại răng: Răng xoắn
2. Tải trọng: tải nhẹ
3. Loại truyền động: Dẫn động động cơ
4. Mô-đun: 5 / 3,75
5. Số lượng trục sâu: 1
6. Tỷ lệ bánh răng: 85: 1
7. Hiệu quả: 40%
8. Bánh răng tự khóa: CÓ
9 Trọng lượng: 63 kg
