Thông tin chi tiết sản phẩm:
|
| Người mẫu: | 14 inch | Tỉ số truyền: | 102: 1 |
|---|---|---|---|
| Hiệu quả: | 40% | Thể loại: | loạt ngang |
| Ứng dụng: | máy phát điện gió | Dịch vụ OEM: | Có sẵn |
| Tài xế: | thủy lực, điện | Lớp IP: | IP66 |
| Làm nổi bật: | Ổ quay bọc ngoài 17 inch,Ổ quay bọc kín IP66,Ổ quay điện gắn ngang |
||

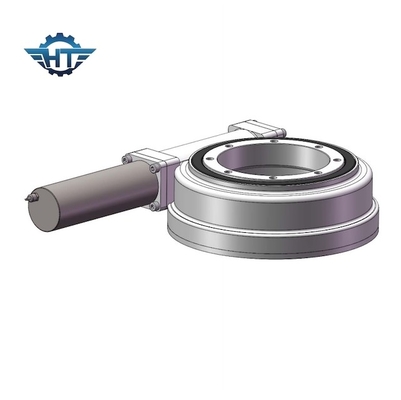

Bộ truyền động quấn ống thủy lực 17 inch, lắp ngang IP66 cho máy phát điện gió

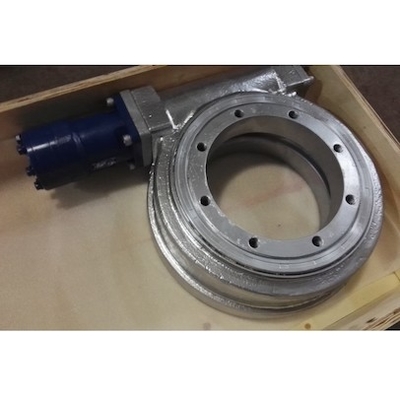

Bộ truyền động bao bọc bằng thủy lựcSự miêu tả
Truyền động quay với động cơ thủy lực chủ yếu được ứng dụng trong máy móc cảng, máy khai thác mỏ, máy hàn, xe xây dựng, xe mô-đun, hệ thống năng lượng gió, v.v. Bằng cách sử dụng ổ trục quay làm thành phần cốt lõi của nó, ổ quay có thể chịu lực dọc trục, lực hướng tâm và mômen nghiêng đồng thời.
Đặc trưng
1. Có thể thu được tỷ số truyền lớn, cơ cấu bánh răng xoắn trục so le nhỏ gọn hơn.
2. Bề mặt răng ăn khớp của hai bánh xe tiếp xúc thẳng hàng, khả năng chịu lực của nó cao hơn nhiều so với cơ cấu bánh răng xoắn trục so le.
3. Truyền động con sâu tương đương với truyền động trục vít, là loại truyền động chia lưới nhiều răng nên truyền động ổn định và tiếng ồn nhỏ.
4. Nó là tự khóa.Khi góc dẫn của sâu nhỏ hơn góc ma sát tương đương giữa các răng của bánh răng chia lưới, cơ cấu có đặc tính tự khóa và có thể tự khóa ngược, nghĩa là chỉ có sâu mới có thể dẫn động sâu, chứ không phải sâu. .Chẳng hạn như cơ chế sâu tự khóa được sử dụng trong máy móc hạng nặng, khả năng tự khóa ngược của nó có thể đóng một vai trò trong việc bảo vệ an toàn.
5. Hiệu suất truyền động thấp và hao mòn nghiêm trọng hơn.Khi bánh răng sâu ăn khớp với bộ truyền, tốc độ trượt tương đối giữa các răng của bánh răng chia lưới lớn nên tổn thất ma sát lớn, hiệu suất thấp.Mặt khác, tốc độ trượt tương đối gây mòn và sinh nhiệt nghiêm trọng trên bề mặt răng.Để tản nhiệt và giảm mài mòn, người ta thường sử dụng các vật liệu đắt tiền hơn có tính năng chống ma sát, chống mài mòn và các thiết bị bôi trơn tốt nên giá thành cao..
6. Lực dọc trục của con sâu lớn
Tham số hiệu suất mô hình SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Nghiêng Mô-men xoắn (kN.m) |
Giữ Mô-men xoắn (kN.m) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả | Độ chính xác (trình độ) |
IP | Tep làm việc (℃) |
Tự khóa | Trọng lượng (Kilôgam) |
| 1 " | 400 | 1 | 2 | 22 | 12 | 32: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 6 |
| 3 " | 806 | 1,5 | 3 | 30 | 16 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | số 8 |
| 5 " | 962 | 6 | 9 | 68 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12 |
| 7 " | 7344 | 13,5 | 12 | 132 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 21 |
| 9 " | 8784 | 45 | 30,8 | 340 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 49 |
| 12 " | 11232 | 54 | 45 | 480 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 61 |
| 14 " | 11232 | 68 | 54 | 680 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 63 |
| 17 " | 11232 | 135 | 65 | 980 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 105 |
| 21 " | 18000 | 203 | 81 | 1600 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 149 |
| 25 " | 18000 | 271 | 89 | 2400 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 204 |
Các ứng dụng
1. Đoạn giới thiệu mô-đun
2. Tất cả các loại cần trục
3. Nền tảng làm việc trên không
4. Hệ thống điện gió
