Thông tin chi tiết sản phẩm:
|
| Số mô hình: | SE14 | Giữ mô-men xoắn: | 54200 Nm |
|---|---|---|---|
| Mô-men xoắn nghiêng: | 68000 Nm | Đầu ra mô-men xoắn: | 6550 Nm |
| Tải trục tĩnh: | 680 kN | Tải xuyên tâm tĩnh: | 230 kN |
| Gắn lỗ: | 21 * M16 | Trọng lượng: | 63 kg |
| Làm nổi bật: | SE14 Worm Gear Slew Drive,Slew Drive Gearbox 6550 Nm,truyền động quay vòng bằng năng lượng mặt trời 6550 Nm |
||

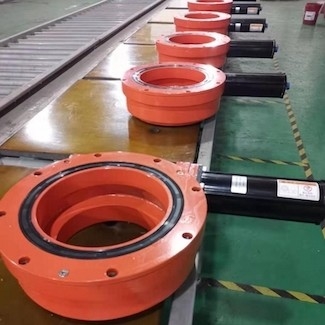

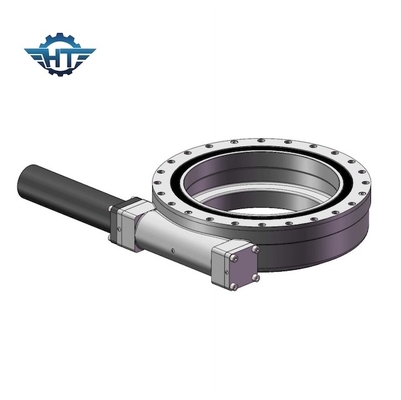

SE14 Worm Gear Hộp số truyền động dạng ống thủy lực có vỏ bọc kín cho máy theo dõi năng lượng mặt trời
Mô tả Sản phẩm
Các ổ quay tiêu chuẩn được lắp với vỏ mở trong khi vỏ mở không thể cung cấp cho các bộ phận xếp hạng IP tốt.Các ổ quay của Hangtuo có vỏ bọc kín cung cấp cho ổ quay một lớp bảo vệ chống xâm nhập IP66.Điều đó giúp ổ quay có thể hoạt động trong môi trường khắc nghiệt.Ổ quay của chúng tôi có tính năng tự khóa trục sâu đồng hồ cát.Khi đầu vào của nguồn điện trở về trạng thái trung tính, trục con sâu sẽ khóa tải vào vị trí mà không yêu cầu bất kỳ thiết bị hãm bên ngoài nào.Ở
Các thông số hiệu suất của dòng SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc. (℃) |
Bản thân- khóa |
Trọng lượng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Vâng | 204 |
Các ứng dụng
Các ứng dụng điển hình bao gồm thiết bị theo dõi năng lượng mặt trời, tuabin gió, ăng ten vệ tinh và đĩa radar, cần cẩu xe tải, thang máy người, thiết bị tiện ích, phụ kiện thiết bị thủy lực, thiết bị công cụ dầu, thiết bị xử lý lốp, máy đào và thang máy ô tô, robot, v.v.
Vận chuyển, Xử lý & Lưu trữ
Chỉ vận chuyển ở vị trí nằm ngang, cần tránh va đập.
Mang găng tay lao động và cẩn thận khi xử lý ổ quay.
Sử dụng các lỗ của vòng trong các ổ quay để cố định các bu lông nhằm nâng, xử lý và định vị an toàn.
Chỉ bảo quản ở vị trí nằm ngang và trong phòng kín, tránh để ẩm ướt, khả năng bảo vệ chống ăn mòn bề mặt của các bề mặt giao phối tiếp xúc kéo dài khoảng 1 tháng trong bao bì kín.Bảo quản trong thời gian dài hơn cần có các biện pháp bảo vệ đặc biệt.
Vận chuyển các ổ quay không đóng gói
Sử dụng thiết bị nâng phù hợp / không bao giờ vận chuyển sản phẩm theo phương thẳng đứng
Các bộ truyền động quay vòng không đóng gói có thể được vận chuyển cùng với thiết bị nâng trong các điều kiện sau:
1. Thiết bị nâng phải được cấu hình phù hợp với tải trọng vận chuyển của đơn vị.
2. Các bu lông vòng phải được cấu hình phù hợp với trọng lượng của đơn vị vận chuyển.
3. Ổ quay chỉ được vận chuyển bằng chính nó.
4. Việc vận chuyển trong công ty chỉ được thực hiện theo chiều ngang.
