Thông tin chi tiết sản phẩm:
|
| Người mẫu: | SE12 inch | Tỉ số truyền: | 78: 1 |
|---|---|---|---|
| Ứng dụng: | Máy xúc nhỏ | Nguồn gốc: | Thường Châu, Trung Quốc |
| Tài xế: | Động cơ thủy lực, Động cơ Servo | Chứng chỉ: | ISO9001, CE |
| Cài đặt: | thẳng đứng | Sự bảo trì: | Rảnh rỗi |
| Màu sắc: | như yêu cầu | Phản ứng dữ dội: | 0,1 độ |
| Làm nổi bật: | Bộ truyền động quay bằng thủy lực của máy xúc nhỏ,Bộ truyền động trục đơn 61kg,Bộ truyền động quay dọc của máy xúc nhỏ |
||

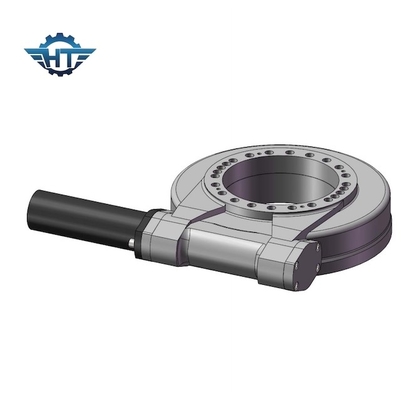

SE12 Bộ truyền động quay vòng một bánh răng Worm với động cơ thủy lực cho máy xúc nhỏ
Mô tả Sản phẩm
Máy xây dựng, xe cẩu, máy vận chuyển tấm nặng, phương tiện làm việc trên không, phương tiện đường sắt, phương tiện hút, trục quay, phương tiện dò cầu, nâng sắt vừa, năng lượng gió và năng lượng mặt trời.
Tham số hiệu suất mô hình SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) |
Nghiêng Mô-men xoắn (kN.m) |
Giữ Mô-men xoắn (kN.m) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (trình độ) |
IP |
Tep làm việc (℃) |
Tự khóa |
Trọng lượng (Kilôgam) |
| 1 " | 400 | 1 | 2 | 22 | 12 | 32: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 6 |
| 3 " | 806 | 1,5 | 3 | 30 | 16 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | số 8 |
| 5 " | 962 | 6 | 9 | 68 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12 |
| 7 " | 7344 | 13,5 | 12 | 132 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 21 |
| 9 " | 8784 | 45 | 30,8 | 340 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 49 |
| 12 " | 11232 | 54 | 45 | 480 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 61 |
| 14 " | 11232 | 68 | 54 | 680 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 63 |
| 17 " | 11232 | 135 | 65 | 980 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 105 |
| 21 " | 18000 | 203 | 81 | 1600 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 149 |
| 25 " | 18000 | 271 | 89 | 2400 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 204 |
Các ứng dụng
1. Lĩnh vực xe tải dầm
Các thành phần cốt lõi của cụm quay xe tải dầm truyền thống chủ yếu sử dụng các sản phẩm ổ trục quay truyền thống, so với ổ trục quay, khả năng chống ăn mòn không lý tưởng lắm, đối với hệ thống lái dựa vào xi lanh thủy lực để đẩy lốp, phạm vi góc quay của lốp là rất hạn chế vì hỗ trợ quay không có nhà ở thuê ngoài.Việc lựa chọn thiết bị truyền động quay làm bộ phận quay không chỉ có thể cải thiện khả năng chống ăn mòn của các bộ phận mà còn tăng góc lái của từng bộ lốp.
2. Trường phương tiện làm việc trên không
Máy bay là một lĩnh vực sử dụng quan trọng của ổ quay, thông thường máy bay cần vật chủ có hệ số an toàn cao, ổ quay có độ an toàn cao (bánh răng sâu và sâu tự khóa) được đa số người dùng lựa chọn làm phụ kiện bệ máy bay.Mặt khác, bộ truyền động bánh răng Worm có tỷ số truyền tốc độ truyền lớn, để đồng thời nâng cao hệ số an toàn của máy chủ, nhưng cũng để máy chủ bỏ qua một nhóm bộ giảm tốc bánh răng sâu, do đó giảm chi phí chế tạo máy chủ.
3. Trường phát điện quang điện
Sản xuất điện quang điện là một lĩnh vực ứng dụng quan trọng của truyền động quay, việc sử dụng truyền động quay vòng như một phần quay của mô-đun quang điện mặt trời, tùy theo các vị trí khác nhau của mặt trời trong ngày để điều chỉnh chính xác phương vị và độ cao của hệ thống, để có thời gian góc tiếp nhận tốt nhất theo thời gian.
4. Lĩnh vực sản xuất điện gió
Nó cũng giống như sản xuất điện quang điện, truyền động quay vòng có thể được áp dụng cho phần ngang của tuabin gió, để đạt được mức độ quay của cơ chế, để điều chỉnh góc tiếp nhận tốt hơn.
5. Máy móc xây dựng Công cụ Claw
Thiết bị phụ trợ máy xây dựng là một lĩnh vực ứng dụng mới của truyền động quay, việc sử dụng truyền động quay như một cơ cấu quay, do đó cấu trúc thiết kế ngắn gọn hơn, sử dụng và bảo trì thuận lợi hơn, đồng thời truyền động bánh răng sâu có công suất lớn tỷ lệ giảm tốc, do đó độ chính xác định vị của máy móc thiết bị xây dựng và phụ trợ khác đã được cải thiện đáng kể.
