Thông tin chi tiết sản phẩm:
|
| Người mẫu: | 9 inch | Tỉ số truyền: | 61: 1 |
|---|---|---|---|
| Hiệu quả: | 40% | Thể loại: | Ngang, dọc |
| Ứng dụng: | Máy móc công nghiệp tiện lợi | Động cơ: | Động cơ thủy lực |
| Lớp IP: | IP66 | Phản ứng dữ dội: | 0,15 độ |
| Làm nổi bật: | Vòng quay ổ Worm nhỏ gọn,Vòng quay ổ Worm 9 ",động cơ truyền động quay vòng nhỏ gọn |
||

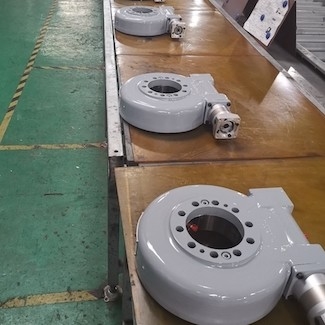

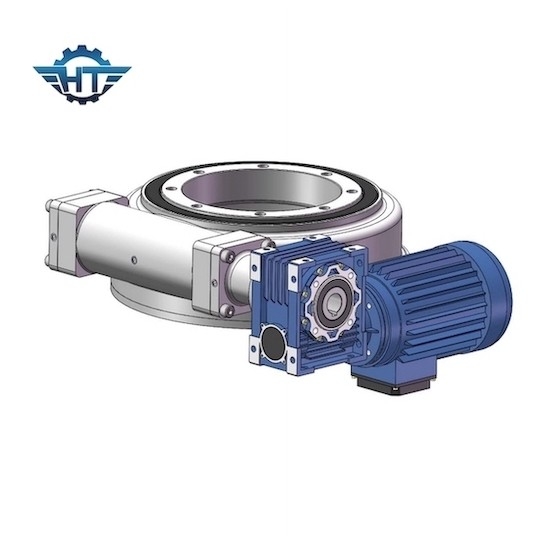

Ổ đĩa quay nhỏ gọn 9 inch, độ chính xác cao cho máy móc công nghiệp có thể quay được
Mô tả ổ đĩa nhỏ gọn
Bộ giảm tốc quay vòng là sản phẩm nâng cấp của ổ trục quay, thường bao gồm ổ trục, ổ trục quay tuabin, vỏ và nguồn điện.Vỏ được làm bằng thép đúc cao cấp chịu lực rất cao.Các bánh răng và con sâu đều được làm bằng 42CrMo và được khử muối bằng các ion phát sáng.Độ bền chống mài mòn cao hơn so với vật liệu thấm nitơ khí 50Mn truyền thống trong nước, tương tự như các loại giun hình xuyến bao bọc trong nước khác.Mạnh hơn độ cứng, tuổi thọ dài hơn.
Tham số hiệu suất mô hình SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Nghiêng Mô-men xoắn (kN.m) |
Giữ Mô-men xoắn (kN.m) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả | Độ chính xác (trình độ) |
IP | Tep làm việc (℃) |
Tự khóa | Trọng lượng (Kilôgam) |
| 1 " | 400 | 1 | 2 | 22 | 12 | 32: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 6 |
| 3 " | 806 | 1,5 | 3 | 30 | 16 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | số 8 |
| 5 " | 962 | 6 | 9 | 68 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 12 |
| 7 " | 7344 | 13,5 | 12 | 132 | 58 | 57: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 21 |
| 9 " | 8784 | 45 | 30,8 | 340 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 49 |
| 12 " | 11232 | 54 | 45 | 480 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 61 |
| 14 " | 11232 | 68 | 54 | 680 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 63 |
| 17 " | 11232 | 135 | 65 | 980 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 105 |
| 21 " | 18000 | 203 | 81 | 1600 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 149 |
| 25 " | 18000 | 271 | 89 | 2400 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Vâng | 204 |
Thuận lợi
Mô-men xoắn cao
Cấp IP cao
Hiệu suất ổn định và đáng tin cậy
Thời điểm lật ngược mạnh
Áp dụng ổ sâu bao bọc
Tiếp xúc nhiều răng, khả năng chịu tải cao
Chức năng tự khóa
Các ứng dụng
Sản phẩm này có thể được sử dụng cho các phương tiện vận chuyển phẳng, cần trục gỗ, cần trục một cột, máy nâng dầm, cần trục gắn trên xe tải, phương tiện làm việc trên không, năng lượng mặt trời để kiểm tra năng lượng mặt trời, thiết bị tự động hóa và thiết bị cơ khí khác;trong ngành công nghiệp sản xuất điện quang điện mặt trời, truyền động quay thường được trang bị động cơ giảm tốc hành tinh DC hoặc động cơ giảm tốc xoay chiều được sử dụng chủ yếu;trong máy xây dựng, động cơ thủy lực chủ yếu được sử dụng làm hệ thống truyền động lực.
