Thông tin chi tiết sản phẩm:
|
| Mô hình: | SE14 " | giấy chứng nhận: | ISO9001, CE |
|---|---|---|---|
| Màu sơn: | như yêu cầu | Giữ mô-men xoắn: | 54200 Nm |
| Mô-men xoắn nghiêng: | 68000 Nm | Đầu ra mô-men xoắn: | 6550 Nm |
| Tải dọc trục: | 680 kN | Tải trọng cơ bản: | 230 kN |
| Làm nổi bật: | long life hydraulic slew drive,spider mounted platform hydraulic slew drive,ip66 slew drive for solar tracker |
||

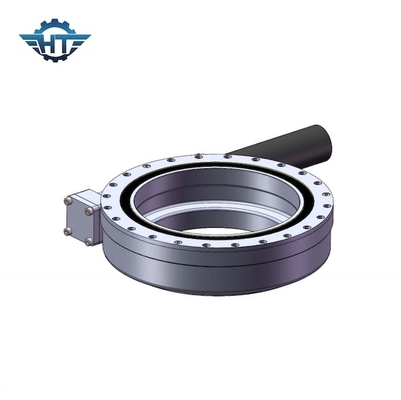

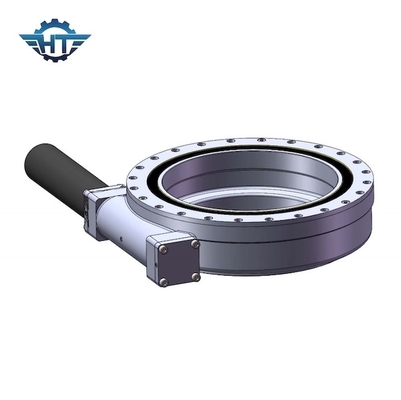

IP66 Bộ truyền động bánh răng côn thủy lực có tuổi thọ cao kèm theo cho nền tảng gắn kết Spider
Mô tả ổ đĩa bánh răng côn thủy lực
Truyền động quay hoặc vòng quay có thể được coi như một hộp số vì các thành phần cốt lõi là ổ trục quay và trục sâu.Nó cũng bao gồm các thành phần phụ trợ như con dấu, vỏ và động cơ.Động cơ thường là động cơ bánh răng hành tinh DC, động cơ bánh răng xoay chiều hoặc động cơ thủy lực.Động cơ thủy lực được sử dụng chủ yếu trong máy xây dựng như một hệ thống truyền động lực.Hộp số dạng trơn có thể dễ dàng chịu được lực dọc trục và lực hướng tâm.
Các thông số hiệu suất của dòng SE
| Tham số hiệu suất mô hình SE | ||||||||||||
| Mô hình |
Đầu ra định mức Mô-men xoắn (Nm) |
Nghiêng Mô-men xoắn (Nm) |
Giữ Mô-men xoắn (Nm) |
Trục Trọng tải (kN) |
Xuyên tâm Trọng tải (kN) |
Tỉ lệ | Hiệu quả |
Độ chính xác (bằng) |
IP |
Tep làm việc. (℃) |
Bản thân- khóa |
Cân nặng (Kilôgam) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | -40 ～ + 120 | Đúng | 204 |
Đặc trưng
Hộp số truyền động dạng trượt có đặc tính tự khóa ngược giúp tăng cường đáng kể độ ổn định của hệ thống và tăng hệ số an toàn.So với các sản phẩm xích đu truyền thống, hộp số truyền động xích đu dễ lắp đặt, dễ bảo trì và tiết kiệm diện tích lắp đặt đáng kể.Hộp số truyền động quay vòng áp dụng công nghệ con sâu đồng hồ cát giúp tiếp xúc với răng nhiều hơn, do đó mô-men xoắn cao hơn.Công nghệ xử lý cứng bánh răng và rãnh trượt để tăng tuổi thọ trường quay của bộ truyền động.Hộp số truyền động quay vòng được bao bọc hoàn toàn có thể bảo vệ ổ đĩa khỏi các điều kiện môi trường khác nhau như bụi, nước, cát, v.v.
Các ứng dụng
Ứng dụng nền tảng gắn trên mạng nhện
Xe nhà cao tầng kiểu nhện chủ yếu là kiểu bánh xe không dấu, bánh xe cao su không dấu kiểu hai phương thức đi bộ.
Thiết kế cấu trúc điển hình:
Thiết kế cơ cấu 1 chân Xe công tác trên cao có nhiều loại chân chống khác nhau, để cân bằng và đảm bảo sự ổn định của toàn bộ vai trò làm việc của xe, đòi hỏi phải chắc chắn và tin cậy, dễ vận hành.
Xác định nhịp 2 chân Chân phương tiện công tác độ cao thường được đặt qua lại và mở rộng sang hai bên, điểm đỡ chân hướng thẳng đứng lựa chọn vị trí cho phù hợp, nguyên tắc của nó là bệ vận hành trong tải hiệu chuẩn và nhất (lớn) phạm vi hoạt động, sự ổn định của xe để đáp ứng các yêu cầu.
