Thông tin chi tiết sản phẩm:
|
| Vật chất: | 50 triệu, 42CrMo | Mô hình: | VE9 |
|---|---|---|---|
| Tỉ số truyền: | 61: 1 | Mô-men xoắn đầu ra định mức: | 6100 Nm |
| Giữ mô-men xoắn: | 36000 Nm | Mô-men xoắn nghiêng: | 16300 Nm |
| Nhãn hiệu: | Trung lập, OEM, tùy chỉnh | Màu tiêu chuẩn: | RAL 9006 |
| Làm nổi bật: | Ổ đĩa vòng quay dọc 9 ",Ổ đĩa vành tròn 110 ống,Ổ trục quay dọc 9" |
||

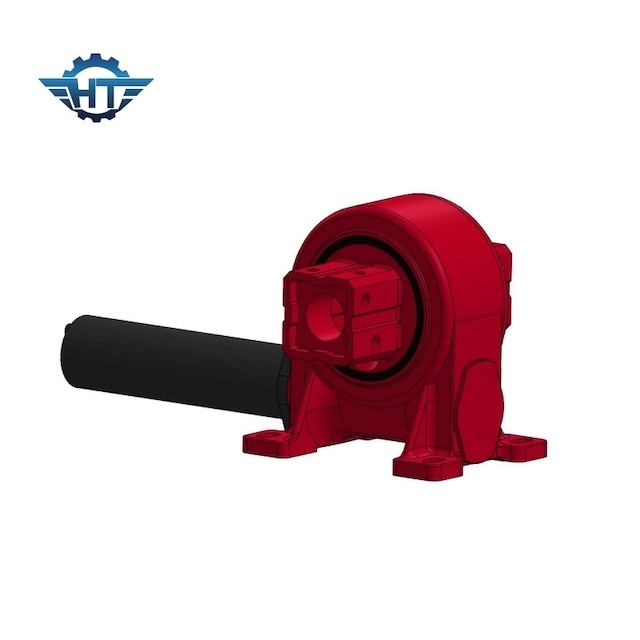

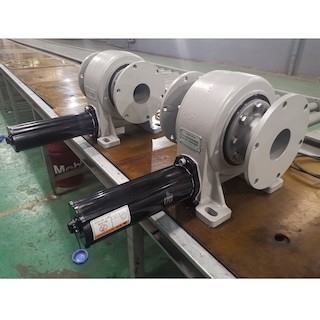

Bộ truyền động theo chiều dọc 9 inch với kích thước ống 110 cho hệ thống theo dõi trục đơn
Mô tả ổ Worm Gear Slewing Drive
Bộ truyền động quay một trục VE9 có thể quay quanh một trục và có mô-men xoắn danh định khác nhau và mô-men xoắn giữ và nghiêng.Chúng tôi có thể cung cấp cả loại tiêu chuẩn và loại tùy chỉnh dựa trên yêu cầu của khách hàng.Đây là phần mềm dễ cài đặt nhất và được sử dụng phổ biến nhất.Bộ truyền động quay vòng VE7 cung cấp khả năng lắp thẳng đứng và ổ kín hoàn toàn trong một thiết bị công suất cao.
Tham số Hiệu suất Mô hình VE
| Tham số Hiệu suất Mô hình VE | ||||||||||||
| Mô hình | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (kN.m) | Mô-men xoắn nghiêng (kN.m) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả |
Độ chính xác (Bằng) |
IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 12kg |
| 5 " | 962 | 30 | 6 | 16 | 27 | 37: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 18kg |
| 7 " | 7344 | 60 | 10 | 34 | 58 | 51: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 32kg |
| số 8" | 8000 | 70 | 14 | 50 | 80 | 50: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 28kg |
| 9 " | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 52kg |
| 12 " | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 65kg |
| 14 " | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 88 kg |
| 17 " | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 135 kg |
| 21 " | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 192 kg |
| 25 " | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | ≤0,15 | 66 | -40 ～ + 80 | Đúng | 251 kg |
Ưu điểm của sản phẩm
1. Mômen cản trở cao
2. Tự khóa để cải thiện độ an toàn của hệ thống theo dõi năng lượng mặt trời
2. Khó dừng bên trong
3. Bao bọc ổ sâu bên trong
4. Tiếp xúc nhiều răng để đảm bảo tải cao và giảm thiểu phản ứng dữ dội
