Thông tin chi tiết sản phẩm:
|
| Thể loại: | 9 "Ổ quay | Tỉ số truyền: | 61: 1 |
|---|---|---|---|
| Ứng dụng: | Hệ thống theo dõi năng lượng mặt trời | Động cơ: | 24VDC có hội trường |
| Phương pháp cài đặt: | Gắn dọc | Vật chất: | 42Crmo |
| Trọng lượng: | 60 kg | Sự bảo đảm: | 10 năm |
| Làm nổi bật: | Bộ truyền động vòng quay tự khóa VE9,Bộ truyền động quay vòng bánh răng động cơ 24V,Bộ truyền động quay dọc động cơ 24V |
||

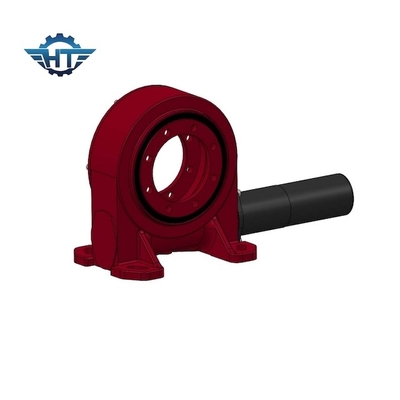

VE9 Tự khóa ổ đĩa Worm bánh răng với động cơ 24VDC với cảm biến Hall cho hệ thống năng lượng mặt trời

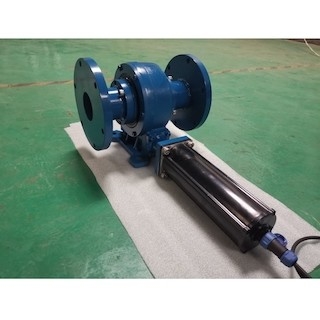

Worm Gear Slewing Drive
khả năng chống mài mòn cao hơn, có thể tải mô-men xoắn đầu ra mạnh và mô-men xoắn nghiêng với hiệu suất ổn định và độ tin cậy tốt.Bộ truyền động quay bánh răng sâu cũng có sẵn để theo dõi trường chính xác cao hơn.
Bộ truyền động quay vòng của chúng tôi có tính năng tự khóa ngược vì đặc điểm tự khóa bánh răng sâu.Tính năng này giúp tăng cường đáng kể sự ổn định của hoạt động và cải thiện hệ số an toàn.So sánhed đến the sản phẩm quay vòng truyền thống, ổ quay bánh răng sâu dễ lắp đặt, dễ bảo trì và thiết kế nhỏ gọn giúp tiết kiệm đáng kể không gian lắp đặt.
Các thông số kỹ thuật
| Tham số Hiệu suất Mô hình VE | |||||||||
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (Nm) | Mô-men xoắn nghiêng (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Độ chính xác (°) | Tự khóa | Trọng lượng (Kilôgam) |
| 3 " | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | ≤0,1 | Vâng | 12kg |
| 5 " | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | ≤0,1 | Vâng | 18kg |
| 7 " | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | ≤0,1 | Vâng | 32kg |
| số 8" | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | ≤0,1 | Vâng | 28kg |
| 9 " | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | ≤0,1 | Vâng | 52kg |
| 12 " | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | ≤0,1 | Vâng | 65kg |
| 14 " | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | ≤0,1 | Vâng | 88 kg |
| 17 " | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | ≤0,1 | Vâng | 135 kg |
| 21 " | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | ≤0,1 | Vâng | 192 kg |
| 25 " | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | ≤0,1 | Vâng | 251 kg |
Thuận lợi
1. Mômen lật ngược mạnh dựa trên cấu trúc bánh răng sâu bao bọc
2. Thông qua ổ sâu bao bọc
3. Truyền động tải lớn hơn để sử dụng tiếp xúc nhiều răng
4. Chức năng tự khóa tĩnh tốt hơn
